点动长动和停车控制电路图解

机床常常需要试车或调整对刀，刀架、横梁、立柱需快速移动等，此时需要所谓的“点动”动作，即按下按钮，电动机转动，带动生产机械运动；放开按钮，电动机停转，生产机械就停止运动。正常工作时又要求连续工作，按下启动按钮，接触器KM的线圈通电，其主控触点KM吸合，电动机启动，此时辅助触点也吸合；若松开按钮，接触器KM线圈通过其辅助触点可以继续保持通电，维持其吸合状态，电动机继续转动。这里是用接触器的辅助触点KM来代替按钮闭合导通回路。这种利用接触器本身的触点来使其线圈保持长期通电的环节、叫“自锁（保）环节”。要停车时，按下停车按钮，接触器KM的线圈失电，主触点断开，电动机失电停转。长动与点动的主要区别是电器能否自锁。

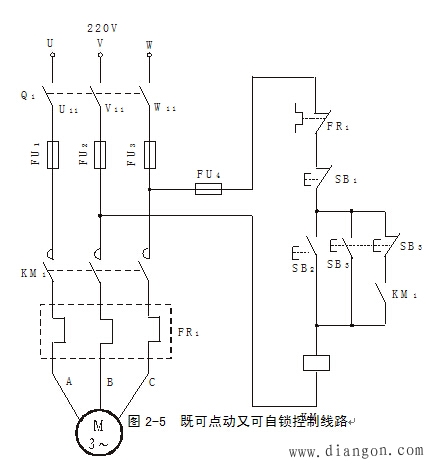

如果生产机械既要能点动又要能连续工作。则可以采用图电路来实现。正常起动时，按下起动按钮SB2，接触器KM1带电并自保，需点动工作时，按下点动按钮SB3，其常开触点闭合，接触器KM1通电，但SB3的常闭触点将KM的自钡电路切断，手—离外按钮，接触器KM1失电，从而实现了点动控制。
