热释电红外传感器

1.热释电红外传感器的基础知识
某些被称为“铁电体”的电介质材料，如钛酸铅、硫酸三甘钛、钽酸锂等，极化后有残余极化现象，当物体受到红外辐射后其温度升高，极化强度降低，表面电荷减少，相当于释放了一部分电荷，这种现象称为红外辐射的热释电效应。
2.热释电红外测温仪
红外测温仪通过探测目标物的红外辐射并测定其辐射强度，来确定目标物的温度。
步进电机
目标物
A/D转换
指示器
前置放大
调制盘
光学系统

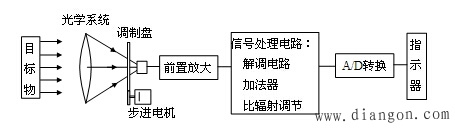

图1 红外测温仪组成框图
信号处理电路：
解调电路
加法器
比辐射调节
线性化电路
3.热释电人体探测传感器
目前广泛应用的自动开关门传感电路就是应用热释电人体探测传感器的原理制作的，它的工作波长为7～15μｍ。用高热电材料制成一定厚度的薄片并在其两面镀上金属电极，然后加电进行极化，这样便制成了热释电探测元。由于加电极化的电压是有极性的，因此极化后的探测元也是有正、负极性的。
双探测元
场效应管
S
滤光片
红外辐射
D
G

图2双探测元热释电红外传感器
