场效应管放大电路的电路组成

场效应管放大电路与晶体管放大电路一样，也有3种基本的组态，即共源极、共栅极和共漏极放大电路。场效应管的分析方法同晶体管放大电路一样，也包括静态分析和动态分析，只是放大元件的特性和电路模型不同。下面以增强型N沟道MOS管为例来讨论场效应管放大电路。

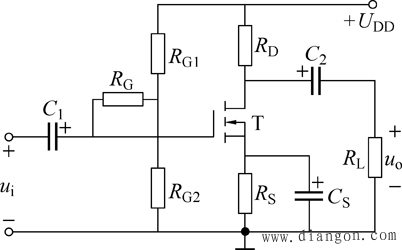

N沟道MOS管共源电压放大器的电路组成如图1所示。图中的R_G1和R_G2为偏置电阻，其作用与分压式偏置晶体管放大电路中的R_B1和R_B2相同，通过R_G1和R_G2对电源电压U_DD分压来设置静态偏压，从而为电路提供合适的静态工作点；R_G的作用是提高电路的输入阻抗。

图1 场效应晶体管共源电压放大器电路组成
