四五色环电阻识别方法

色环电阻分为：4色环电阻 5色环电阻 6色环电阻
本文讲述4色环电阻和5色环电阻

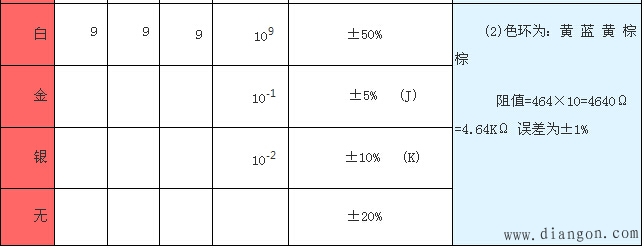

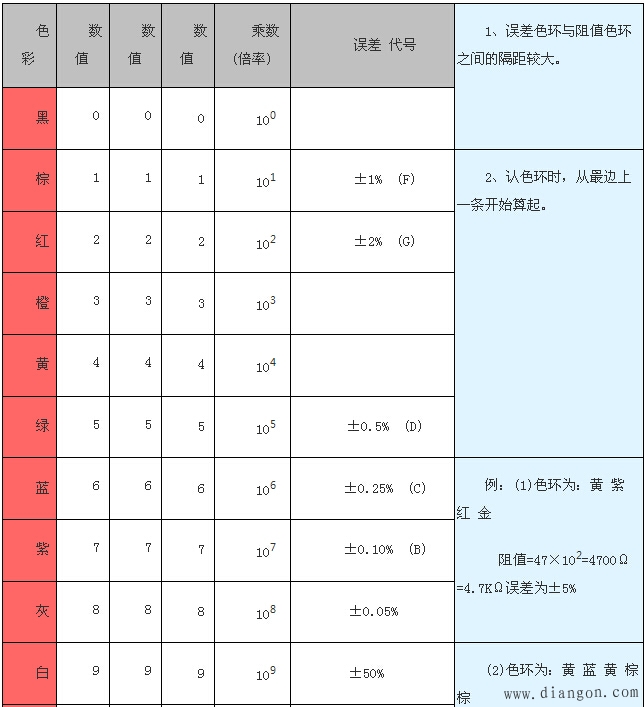

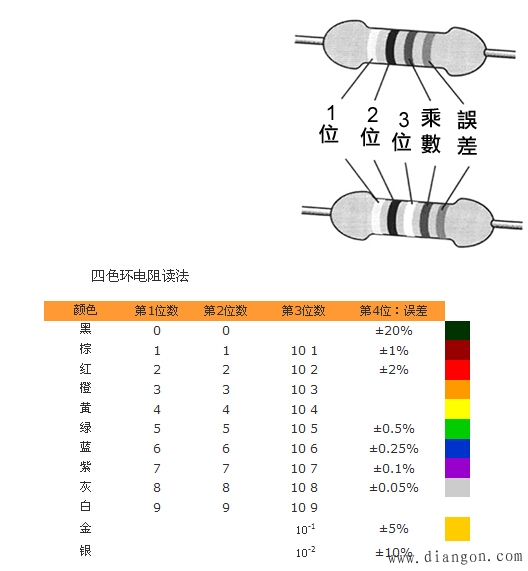

阅读色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数(即数目字列出在左边的第1个数) ，第2环代表数值的第2位数(即数目字向右的第2个数) ，第3环代表第3位数(即数目字的第3个数) ，第4环代表电阻值的误差值，常见的金色的误差率为± 5 ，银色的为± 10 ，当然能选购金色的品种是最好的，但价格会稍高。为要使各爱好者便于阅读各颜色与数值的关系，将之列成下表，更易明白。至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。 当阻值过大时，要用数字列出不容易，常会看错读错，例如1000000Ω ，百万欧姆，当写在电路图上，会妨碍电路图的空间，因此要将其简化，用K及M字来代替其位数，千位( 10 3 ) ，百万位( 10 6 ) 。例如： 100000Ω写成100KΩ ，上面的1000000KΩ可写成1MΩ 。
例：4环电阻 依次为：棕黑黄银 读为100000Ω=100K 误差为± 10 %
例：4环电阻 依次为：橙白棕银 读为390Ω 误差为± 10 %
例：4环电阻 依次为：橙白红银 读为3900Ω=3.9K 误差为± 10 %
例: 4环电阻 依次为：橙橙金银 其中橙橙为33在乘上10-1=3.9Ω 误差为±10 %
例: 4环电阻 依次为：黄紫银银 其中黄紫为47在乘上10-2=0.47Ω 误差为±10 %
从以上得知,读0.1-9.9Ω电阻时一定要注意第三色环的标法，因为它是乘的负数。

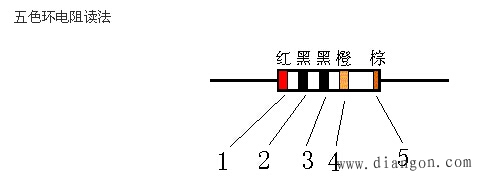

识别五环电阻的方法：
对于一些初学者来说识别四环电阻没什么困难的，但要识别五环电阻相对于四环电阻要难一些，下面给一些不能熟练的识别五环电阻的朋友介绍几种简单的方法，希望大家能够认同。
识别哪是五环电阻的第一环的方法：
四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环(有效数字环)相同的颜色，如果读反，识读结果将完全错误。那么，怎样正确识别第一环呢?现介绍如下：
1、偏差环距其它环较远。
2、偏差环较宽。
3、第一环距端部较近
3、第一环距端部较近。
4、有效数字环无金、银色。(解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。)
5、偏差环无橙、黄色。(解释：若某端环是橙或黄色，则一定是第一环.)
6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。
