555定时器的电路结构及其功能

555定时器是一种把模拟电路和开关电路结合起来的器件.常用的555定时器型号有SG555（TTL电路）和CC7555（COMS电路）等。

一、CC7555定时器的电路结构框图

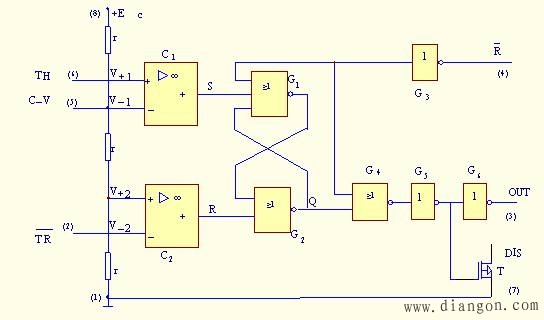

图1 CC7555定时器的内部结构框图

1．模拟功能部件：

⑴ 电阻分压器

由3个阻值均为r的电阻串连构成分压器,为电压比较器C1和C2提供参考电压。不加控制电压时,该引出端不可悬空,一般要通过一个小电容接地,以旁路高频干扰,因为3个分压电阻阻值相同,所以使得两个分压点V_-1=2/3E_c,V ₂=1/3E_c。

（2）电压比较器C₁和C₂

比较器C₁:TH( 阀值输入端)>基准电压U_-1，输出U_C1=1，否则为0。

比较器C₂：TR（触发器输入端）<基准电压U ₂时，输出U_C2=1，否则为0。

（3）输出MOS管T

N沟道增强型场效应管T受门G₅输出的控制，G₅的输出即是R—S触发器输出Q经G₄，G5传来的信号。当Q=1时T导通，Q=0时T截止。

2逻辑功能部件

（1） G₁和G₂组成基本的RS触发器，输入低电平有效触发。

U_C1=0，U_C2=1，置0，Q=O，Q=1，

U_C2=0，U_C1=1，置1，Q=1，Q=0

U_C1=1，U_C2=1，保持

（2）输出缓冲极G₆

Q=0，Q=1时，输出OUT=1

Q=1，Q=0时，输出OUT=0

（3）R_D为直接置0端

R_D=0，输出OUT便为低电平，

正常工作时，R_D端必须为高电平。

二 逻辑功能

1，R_D为低电平有效时，直接置0端

2，TH（阀值输入端）>基准电压U_—1时，称高触发置0

3，TR（触发输入端）<基准电压U_-2时，称低触发置1

表1 定时器555的功能表
