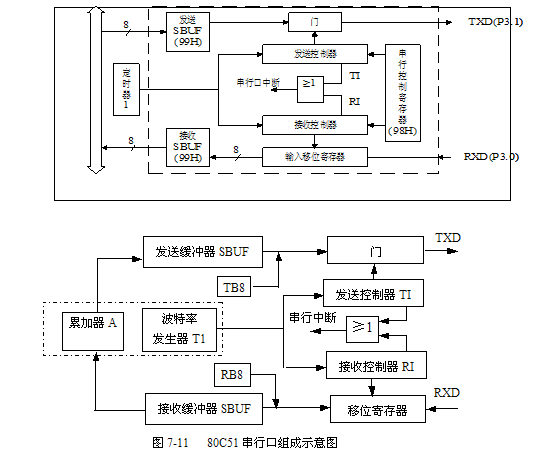

80C51单片机串行口是由发送缓冲寄存器SBUF、发送控制器、发送控制门、接收缓冲寄存器SBUF、接收控制寄存器、移位寄存器和中断等部分组成。
1．SBUF
在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器。具有同一个单元地址99H。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器。具有同一个单元地址99H。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。
2．控制寄存器
与串行通信有关的控制寄存器共有三个。
（1）串行控制寄存器SCON
SCON是80C51的一个可位寻址的专用寄存器，用于串行数据通信的控制。单元地址98H,位地址9FH-98H。寄存器及位地址表示如下：
|
位址址 |
9F |
9E |
9D |
9C |
9B |
9A |
99 |
98 |
|
位符号 |
SM0 |
SM1 |
SM2 |
REN |
TB8 |
RB8 |
TI |
RI | 各位功能说明如下：
①SM0 SM1--- 串行口工作方式选择位

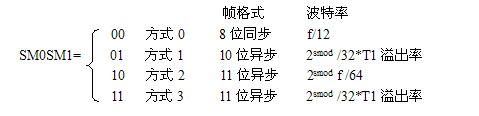

串口4种工作方式不同之处在于其通信协议不同，即帧格式与波特率的不同。4种工作方式与其对应的帧格式与波特率如下：
其中，SMOD为电源控制寄存器PCON 的最高位，f为系统主频，T1溢出率的概念在后文中介绍。
②SM2--- 多机通信控制位
在进行多机通信时，需要用SM2控制从机是准备接收地址还是接收数据。当串行口以方式2或方式3接收时，若SM2=1，则只有当接收到的第九位数据(RB8)为1，才将接收到的前8位地址送入SBUF，并置位RI产生中断请求；否则，将接收到的8位地址丢弃。而当SM2=0时，则不论第九位数据为0还是为1，都将前8位数据装入SBUF中，并产生中断请求。在方式0，1时，SM2必须为0。
③REN--- 允许接收位
REN位用于对串行数据的接收进行控制：
REN=0 禁止接收
REN=1 允许接收
该位由软件置位或复位。
④TB8 --- 发送数据的第9位
在方式2和方式3时，TB8是发送的第9位数据。在多机通信中，以TB8位的状态表示主机发送的是地址还是数据；TB8=0为数据，TB8=1为地址。该位由软件置位或复位。
⑤RB8--- 接收数据位的第9位数据
在方式2或方式3时，RB8存放接收到的第9位数据，代表着接收的某种特征，故应根据其状态对接收数据进行操作。
⑥TI --- 发送中断标志
当方式0时，发送完第8位数据后，该位由硬件置位。在其它方式下，于发送停止位之前，由硬件置位。因此TI=1，表示帧发送结束，其状态既可供软件查询使用，也可请求中断。TI位由软件清0。
⑦RI --- 接收中断标志
当方式0时，接收完第8位数据后，该位由硬件置位。在其它方式下，当接收到停止位时，该位由硬件置位。因此RI=1，表示帧接收结束。其状态既可供软件查询使用，也可以请求中断。RI位由软件清0。
（2）电源控制寄存器PCON
PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器。单元地址为87H。其内容如下：
在HMOS的单片机中，该寄存器中除最高位之外，其它位都是虚设的。最高位（SMOD）是串行口波特率的倍增位，当SMOD=1时串行口波特率加倍。系统复位时，SMOD=0。PCON寄存器不能进行位寻址，因此表中写了“位序”而不是“位地址”。
|
