多点控制电路

在大型机床设备中，为了操作方便或安全起见，常用到多点控制。这时的电气控制线路、即使较复杂，常常也是动合和动断触点串联或并联组合而成。现把它们的相互关系归纳为以下几个方面：
1、动合触点串联 当要求几个条件同时具备时，才使电器线圈得电动作，可用几个常开触点与线圈串联的方法实现。
2、动合触点并联 当在几个条件中、只要求具备其中任一条件，所控制的继电器线圈就能得电，这可以通过几个动合触点并联来实现。
3、动断触点串联 当几个条件仅具备一个时，被控制电器线圈就断电，可用几个动断触点与被控制电器线圈串联的方法来实现。
4、动断触点并联 当要求几个条件都具备时、电器线圈才断电，可用几个动断触点并联，再与被控制的电器线圈串联的方法来实现。

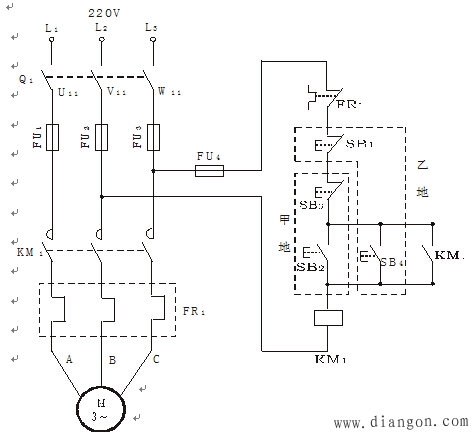

图1 为两地点控制的电路图。
