80C51单片机双机通信与多机通信的使用方法

80C51单片机之间的串行通信主要可分为双机通信和多机通信，本节举例说明双机通信与多机通信的使用方法。
1.双机通信硬件电路
如果两个80C51单片机系统距离较近，那么就可以将它们的串行口直接相连，实现双机通信，如图1所示。

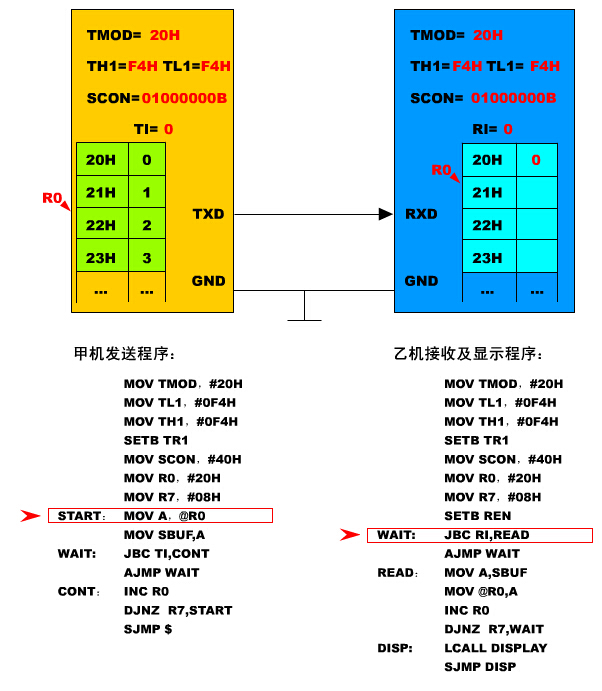

图1 双机异步通信接口电路

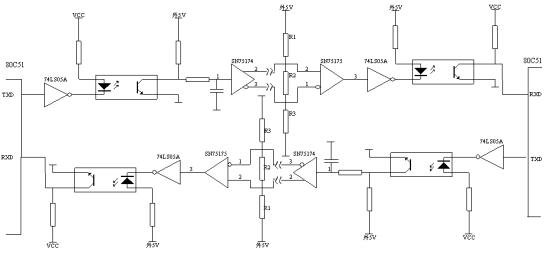

为了增加通信距离，减少通道和电源干扰，可以在通信线路上采用光电隔离的方法，利用RS－422A标准进行双机通信，实用的接口电路如图2所示。

图2 RS-422A双机异步通信接口电路
2．双机通信软件编程
对于双机通信采用两种方法：查询方式和中断方式。
（1）查询方式
例 在双机通信中，设置串行口工作于方式3，波特率为9600，定时器T1工作于方式2，允许接收，单片机主频fosc=6MHZ,编写初始化编程序。
分析：
①设置SCON寄存器
串行口工作于方式3，SM0SM1=11。双机通信不需要发送地址，SM2=0。允许接收REN=1。所以SCON=11010000B=0D0H。
②计算定时器T1计数初值，波特率不加倍，smod=0。
由 可写出：
COUNT=254=0FEH
③初始化程序

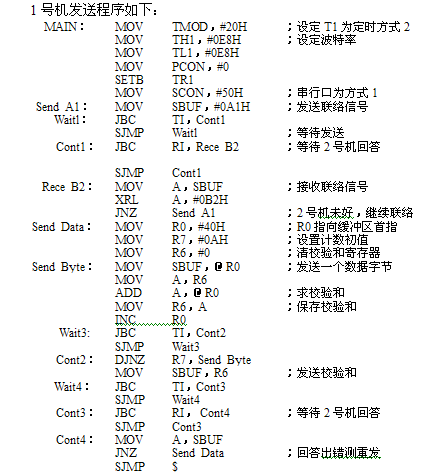

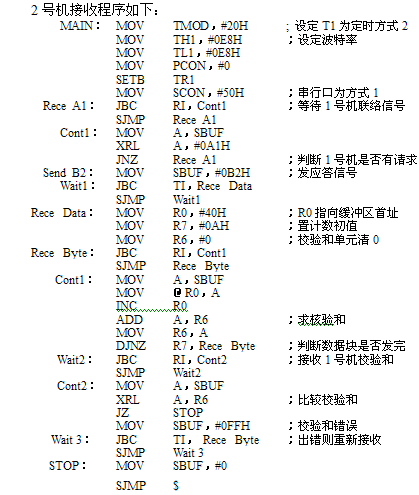

例 当1号机开始发送时，先送出一个“A1”信号，2号机收到后回答一个“B2”信号，表示同意接收。当1号机收到“B2”信号后，开始发送数据，每发送一次求一个“校验和，以提高通信的可靠性。设数据块为10个字节，数据缓冲区的起始地址是40H，数据块发完后马上发送“校验和”。2号机接收数据并将其转存到40H开始的缓冲区，每接收到一个数据也求一次“校验和”，数据块收完后，再接收1号机发来的“校验和”，并与2号机求出的结果相比较。如二者相等，说明接收正确，2号机回答“00H”；若两者不等，说明接收错误，2号机回答“0FFH”，请求重发。1号机收到“00H”的回答后，结束发送。若收到的答复非零，则将数据重发一次。假定双方约定的传输波特率为1200bps，振荡频率为11.0592Hz，T1工作在方式2。
解：

查表可知，TH1=TL1=0E8H，PCON的SMOD位为0。程序流程图如图所示，程序清单如下。

（2）中断方式
为提高CPU的利用效率，大多数的通信程序特别是接收程序使用中断方法。
例 单工形式的双机通信。 假定甲乙机以方式1进行串行数据通信，其波特率为1200, 甲机发送，发送数据在外部RAM 4000H-401FH单元中。乙机接收，并把接收到的数据块首末地址和数据依次放入外部RAM 5000H开始的区域中。
分析：
①设甲、乙机的时钟频率均为6MHz，从而机器周期为2μs。
②smod波特率不倍增，从而PCON=00H，至于smod什么时候为0，什么时候为1，可以根据需要来决定，具体地说，波特率较大，则smod=1，否则smod=0
③由公式可知波特率为：
计数初值=COUNT=243=F3H
④串行数据的发送（或接收）的内容包括数据块首末地址和数据两部分内容。对数据块首末地址以查询方式传送，而数据则以中断方式传送。因此在程序中要先禁止串行中断，后允许串行中断。
甲机发送主程序：

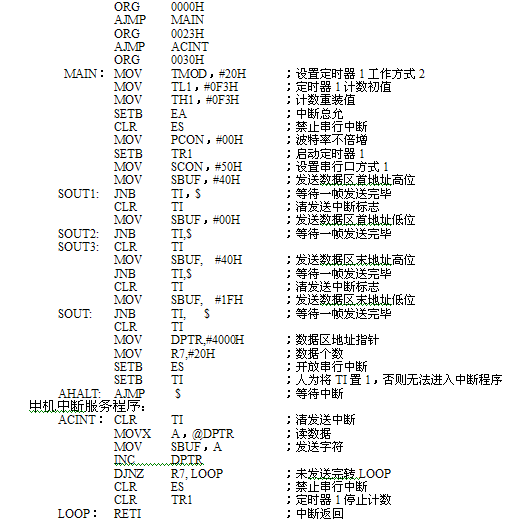

甲机中断服务程序：
ACINT： CLR TI ；清发送中断
MOVX A，@DPTR ；读数据
MOV SBUF，A ；发送字符
INC DPTR
DJNZ R7, LOOP ；未发送完转LOOP
CLR ES ；禁止串行中断
CLR TR1 ；定时器1停止计数
LOOP： RETI ；中断返回

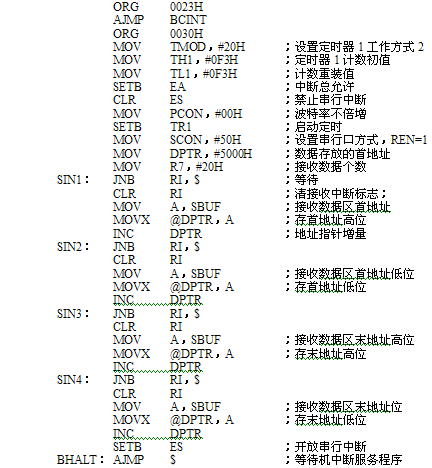

乙机接收主程序：
注意：上述程序4个接收地址的程序段可用一个循环程序来代替，此处为了与发送程序对应故分为4段书写。
乙机中断服务程序:

在实验过程中，应先执行乙机的接收程序，然后执行甲机的发送程序。
