倒车信号装置

汽车倒车时，为了警告车后的行人和车辆驾驶员，在汽车的后部常装有倒车灯、倒车蜂鸣器或语音倒车报警器，它均由装在变速器盖上的倒车开关自动控制。

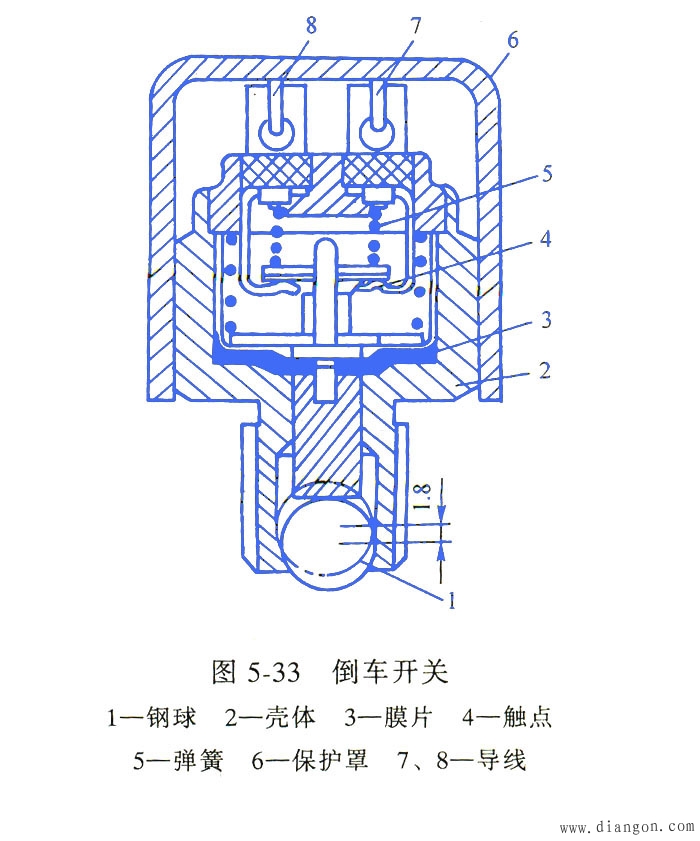

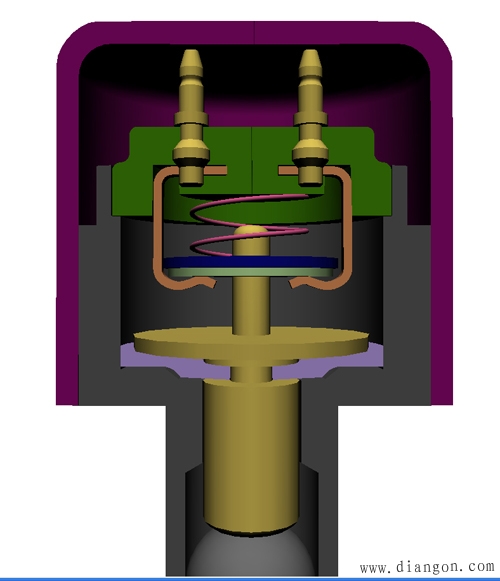

倒车开关的结构如图所示：

一、倒车蜂鸣器

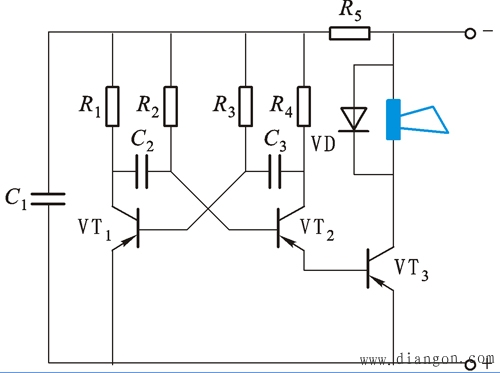

倒车蜂鸣器是一种间歇发声的音响装置，如图。其发音部分是一只功率较小的电喇叭，控制电路是一个由无稳态电路和反相器组成的开关电路。

二、语音倒车报警器

使用专用集成电路的会说话的倒车报警器，即语音倒车报警器，当汽车倒车时，能重复发出“请注意，倒车!”等声音，以此提醒过往行人避开车辆而确保车辆安全倒车。

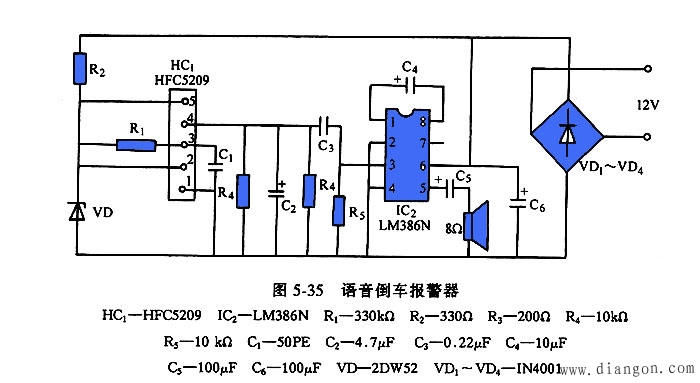

语音倒车报警器的电路如图5—35所示。

这种语音倒车报警器体积小，价格低廉，声音清晰，正在得到广泛使用。

三、倒车雷达装置

倒车雷达装置在倒车时起到辅助报警功能，使倒车更加安全。当驾驶员挂人倒挡后，倒车雷达侦测器进入自我检测。当自我检测通过后，就开始检测汽车后部障碍物，及时发出报警声，以提醒驾驶员注意。

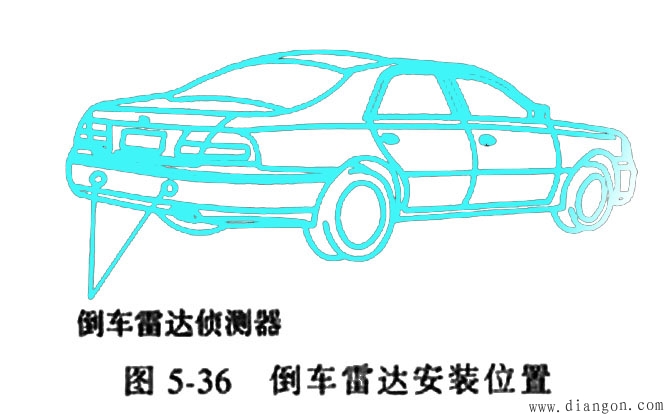

倒车雷达装置由倒车雷达侦测器、控制器、蜂鸣器等组成。倒车雷达侦测器安装在车辆后部保险杠上，如图5—36所示。它向汽车后部发射超声波，并接收反射回来的超声波。控制器接收从侦测器传来的信号，经计算判断障碍物离车尾的距离。如达到报警位置，就传送信号给蜂鸣器。

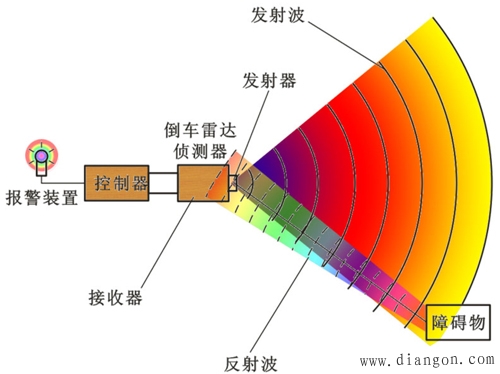

倒车雷达装置利用声纳原理工作，如下图所示。当发射的超声波遇到障碍物时，会有反射波产生，被传感器接收后，控制器就会利用发射波与反射波计算出障碍物与雷达发射器之间的距离，并据此采取相应的报警提示。

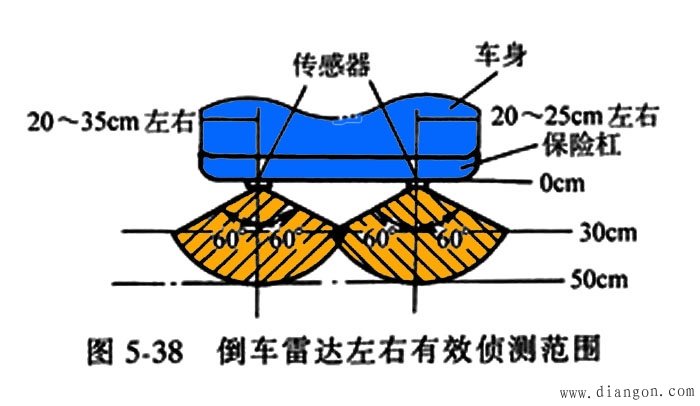

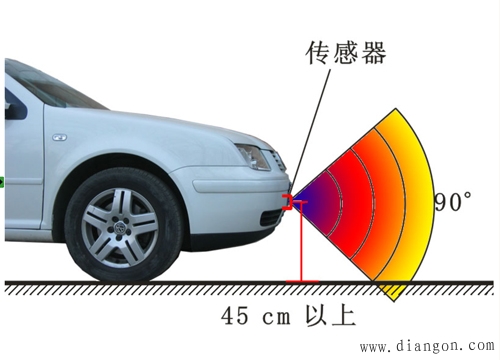

倒车雷达装置的有效侦测范围如图所示:

上下侦测范围
