嵌入式数控系统结构

随着嵌入式处理器的广泛使用，数控装置中也采用了嵌入式微处理器，这种数控系统在市场上被称为嵌入式数控系统。采用了嵌入式处理器的数控装置和先前的数控装置在功能上相似，不过由于嵌入式处理器强大的计算能力和扩展能力，嵌入式数控系统的计算速度更快，与外界的接口也更丰富。图1所示为嵌入式数控系统的结构框图。

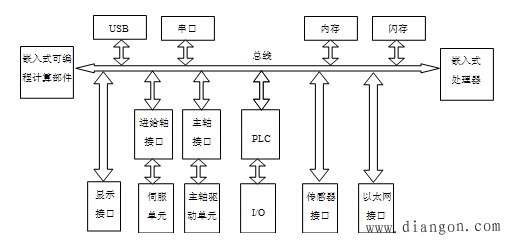

图1 嵌入式数控系统结构框图
嵌入式处理器是整个系统运算和控制中心，种类很多，比较常用的有ARM、嵌入式X86、MCU等。可编程计算部件是指现场可编程门阵列（FPGA）、数字信号处理器（DSP）等可编程计算资源。嵌入式处理器中集成了LCD控制器，它提供与液晶显示器的接口，通过这个接口可以直接驱动液晶显示屏。嵌入式处理器中还集成了USB客户端控制器，方便实现USB客户端接口。嵌入式处理器中的以太网模块还可以实现数控系统的联网功能。
