汽车电路图分析实例

一、解放CAl092汽车整车电气系统电路分析

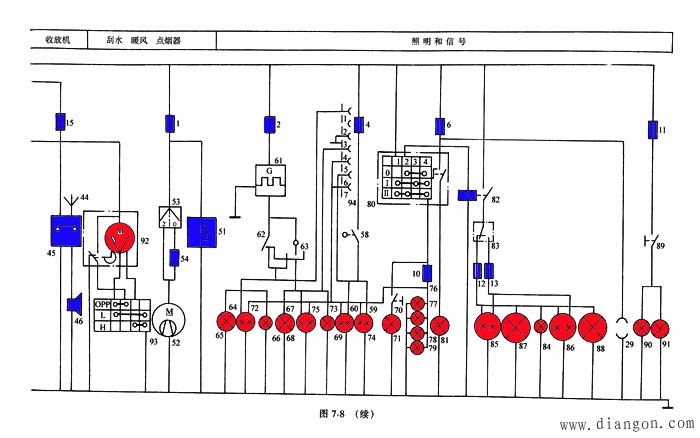

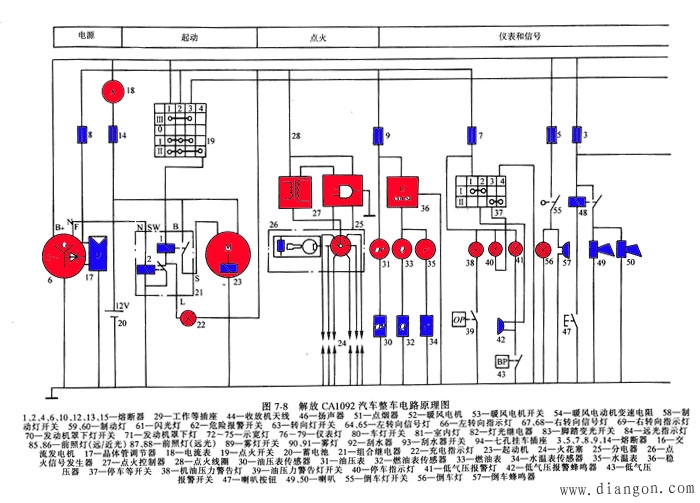

解放CAl092汽车整车电气系统电路原理根据绘制原则分为四大系统，即电源、起动、点火系统电路；仪表、收放机及警报信号系统电路；刮水器、暖风、点烟器系统电路；照明和信号系统电路。如图7—8所示。

1．电源、起动、点火系统电路

在该系统电路中包括：蓄电池、发电机、电压调节器、电流表、组合继电器、充电指示灯、点火起动开关、起动机、点火控制器、点火线圈、分电器、火花塞、熔断器及连接导线等。其工作原理如下：

(1)起动前的功能检查系统电路

(2)起动机系统电路

(3)点火系统电路

(4)发电机电源系统电路

(5)电流表18工作状态分析：

①发电机给蓄电池充电时，电流表指示为正( )，表针指示值越大，说明蓄电池亏电越多；

②在发电机还没有工作(发动机起动时)，电流表指示为负(-)、表针指示值越大，说明著电池向外供电量越多；

③一般在正常行车时电流表的指示几乎是零，说明整车的电源系统正常，发电机调节器及蓄电池工作状态良好。

2．仪表、警报信号、收放机系统电路

在该系统电路中包括：熔断器、稳压电源、仪表、传感器、停车灯开关、警报信号及开关、倒车警报灯及开关、喇叭、喇叭继电器及按钮开关、收放机及扬声器等电气件。其工作原理如下：

(1)仪表及传感器系统电路

(2)警报信号系统电路

(3)收放机系统电路

(4)喇叭声响系统电路

3．刮水器、暖风、点烟器系统电路

(1)刮水器系统电路

(2)暖风电机系统电路

(3)点烟器工作电路

4．照明和信号灯系统电路

该系统电路中包括：熔断器、闪光器、转向开关、危险报警灯开关、转向灯、制动灯开关、制动灯、七孔挂车插座、车灯开关、前大灯、变光开关、灯光继电器、雾灯开关、雾灯等电器元件。

(1)前大灯系统电路

(2)雾灯系统电路

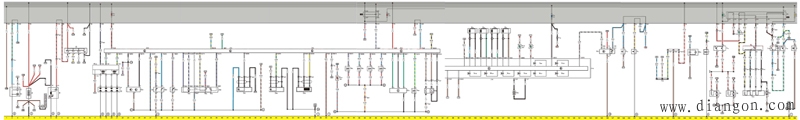

二、上海桑塔纳轿车整车电路系统电路分析

1．电源电路

桑塔纳轿车的电源由容量54A·h、负极接地的12V蓄电池与整体式交流发电机并联组成。

2．发动机点火系、仪表及起动电路

(1)点火系电路

(2)仪表与指示灯电路

(3)起动电路

3．灯光电路

(1)大灯上海桑塔纳轿车采用两灯式前大灯。

(2)小灯、尾灯、停车灯大灯

(3)报警灯和转向灯

(4)牌照灯与雾灯大灯

(5)车顶灯与行李箱照明灯

(6)仪表板、时钟、点烟器、除霜器开关、空调开关板照明灯

4．喇叭与冷却风扇

5．空调系统电路
