续流二极管原理图解

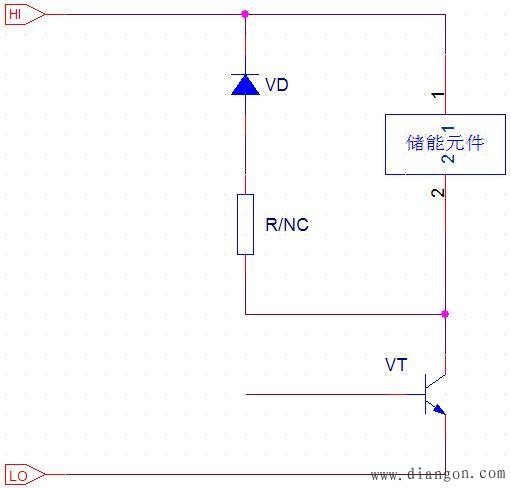

上图给出了续流二极管的典型应用电路，其中电阻R视情况决定是否需要。储能元件在VT导通时，电压为上正下负，电流方向从上向下。当VT关断时，储能元件中的电流突然中断，此时会产生感应电势，其方向是力图保持电流不变，即总想保持储能元件电流方向从上向下。这个感应电势与电源电压迭加后加在VT两端，容易使VT击穿，为此可以加上VD，这样就可以将储能元件产生的感应电势短路掉，从而达到保护VT的目的。
