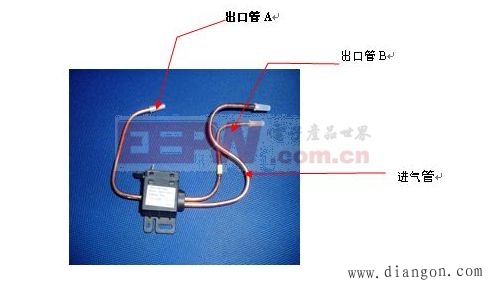

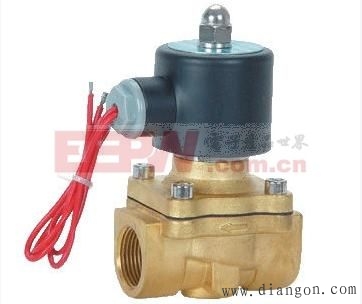

冰箱电磁阀工作原理图解

　　当压缩机运转时，制冷剂经过电磁阀→第一毛细管→冷藏室蒸发器→冷冻室蒸发器→被压缩机吸回，即完成第一回路(主)制冷循环。当电磁阀通电时，制冷剂经过电磁阀→第二毛细管→冷冻室蒸发器→被压缩机吸回，即完成第二回路(辅助)制冷循环，从而实现双回路控制功能。

　　冰箱电磁阀的作用

　　电磁阀在冰箱的主要功能是转换制冷剂流向，控制不同室温的制冷状态，优化制冷结构，达到目的理想的设定要求，方便不同用户需求。 电磁阀种类较多，目前流行的电冰箱电磁阀，主要分为两大类;一种是单稳态电磁阀。另一种为，双稳态电磁阀。双稳态电磁阀又分为两种;单体两位三通型、三体六位五通型。两温室的电冰箱若配有电磁阀，电磁阀出口带有标记端为电磁阀工作时的出气端， 而三温室以上的电冰箱配置的电磁阀则要仔细区分工作方向了。

　　在压缩机工作，但冷藏、冷冻、变温或微冻中某一室或二室、三室不制冷时，应着重检查电磁阀(有一室能工作)。具体操作方法如下; 1 单稳定态电磁阀的检修

　　(1 )用万用表测电磁阀插头处有无220交流电压;(2)检测驱动板保险丝是否烧坏;(3)检测驱动板上的电容是否击穿、漏电;(4)检测电磁阀线圈是否有9.6K的阻值。2 双稳定态电磁阀的检修：(1)用万用表检测电磁阀线圈阻值约在2K以上(其阻值根据各冰箱厂家要求有所不同);(2)用万用表检测脉冲电压， 可将万用表功能旋钮调到直流档50V，用黑表笔接触N线，红表笔接触主板给电磁阀输出信号端， 正常情况下，第15秒(视各厂冰箱而定，但是基本上都在此范围内)主板会给电磁阀一个维持脉冲信号器(脉冲信号输出的长短，取决于主板的设计程序)。信号输出时，万用表指针会向左摆一下，持续时间约定秒。若表针不动，说明主板有故障，而非电磁阀自身故障。

　　电磁阀不动作，2 线圈烧坏，3 驱动板元件损坏;4 阀休卡住。双稳态电磁阀因脉冲信号不够也会使电磁阀失效。无论单稳态还是双稳态电磁阀均有发生泄漏的可能，因此对电磁阀检漏也是不可缺少的一步。在对冰箱高低压分别进行保压检漏时，电磁阀部分是连接于高压侧的，因电磁阀体较大又安装于压缩机旁的狭窄空间里，最好能将阀体拆开。拆开后，如果发现阀体的焊接部位有油渍，说明此处有明显的漏点，需要加固焊接。若无明显油渍，则应用肥皂沫涂于电磁阀焊缝四周，如有气泡溢出，说明有微小漏。检测时切不可将电磁阀浸于水中，否则易造成驱动板，线圈受潮短路。

　电磁阀在液路系统顶事来实现液路的通断或液流方向的转变，它一般具有一个可以再线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的职业位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都该当是连接好了的，所谓职业位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或密封的作用。

　　国内外的电磁阀从原理上分为三大类，即直动式、分布直动式和先导式，接下来我们一次介绍一下它们的工作原理。

1.冰箱电磁阀工作原理--直动式电磁阀

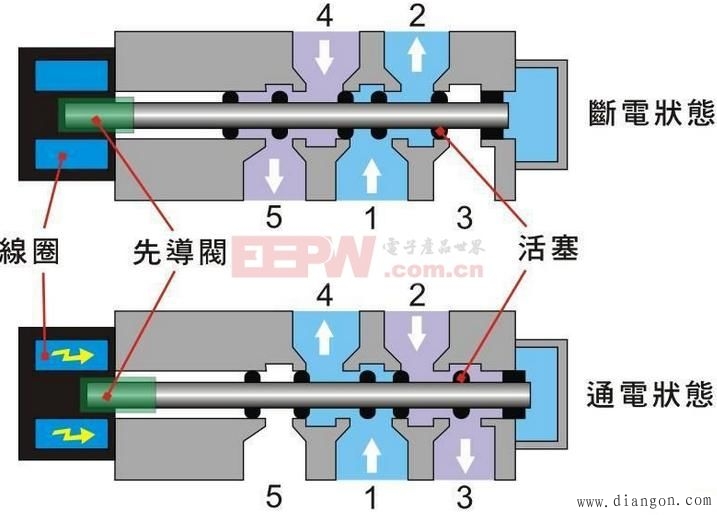

　　原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门敞开;断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。下图为五路二位直动式电磁阀的工作原理图。

　　上图表明5/2(五路二位)直动式电磁阀(常断型)结构的简略剖面图及作业原理。起始状况，1，2进气;4，5排气;线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中心，密封圆面翻开通道，1，4进气，2，3排气;当断电时，先导阀在弹簧效果下复位，恢复到本来的状况。

2.冰箱电磁阀工作原理--分布直动式电磁阀

　　原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门敞开。当入口和出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上涨，上腔压力下降，从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

3.冰箱电磁阀工作原理--先导式电磁阀

　　原理：通电时，电磁力把先导孔敞开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门敞开;断电时，弹簧力把先导孔关闭，入口压力经过旁通孔迅速进入上腔室，在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
