单限电压比较器

2.工作原理及传输特性

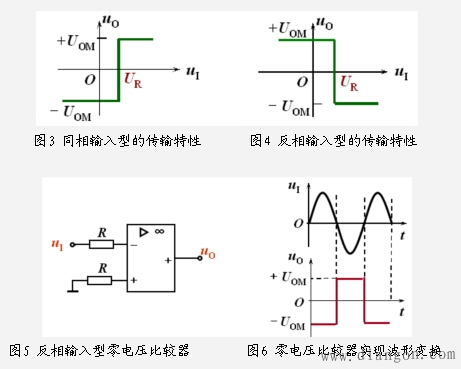

其阈值电压由UR和ui共同决定。改变UR的大小可以改变阈值电压。图1和图2所示比较器的电压传输特性分别如图3和4所示。
当UR =0 时，称为零电压比较器。图5为反相输入型零电压比较器，图6 为反相输入型零电压比较器实现波形变换的示例，将正弦波变换为方波。

3.特点及应用
结构简单，灵敏度高，但抗干扰能力较差。可用于检测输入信号的电平是否高于或低于某个给定的门限电平。
