集成3-8线译码器电路图和逻辑符号

74LS138是一种集成的3-8线译码器芯片。它的逻辑电路如图1所示。

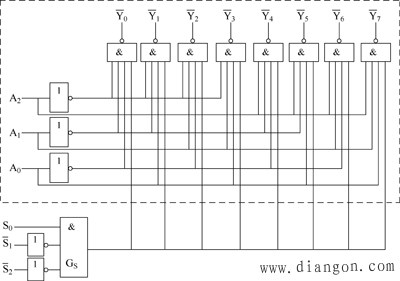

图1 3.8线译码器的电路图

从图1可以看出，74LS138电路除了双点画线框内的译码电路外，还包含了由G_S门组成的控制电路部分。

74LS138有3个附加的控制端S₀、S₁、和S₂。当S₀=1、时，G_S输出为高电平（1），译码器处于正常工作状态；否则，译码器被禁止，所有的输出被锁定在高电平。这3个控制端又称“片选”输入端，利用片选的作用可以将多片连接起来以扩展译码器的功能。

表1 74LS138译码器的逻辑功能表

输入					输出
S0		A2	A1	A0	Y7	Y6	Y5	Y4	Y3	Y2	Y1	Y0
0	×	×	×	×	1	1	1	1	1	1	1	1
×	1	×	×	×	1	1	1	1	1	1	1	1
1	0	0	0	0	1	1	1	1	1	1	1	0
1	0	0	0	1	1	1	1	1	1	1	0	1
1	0	0	1	0	1	1	1	1	1	0	1	1
1	0	0	1	1	1	1	1	1	0	1	1	1
1	0	1	0	0	1	1	1	0	1	1	1	1
1	0	1	0	1	1	1	0	1	1	1	1	1
1	0	1	1	0	1	0	1	1	1	1	1	1
1	0	1	1	1	0	1	1	1	1	1	1	1

从表1可以看出，输入变量的每一组状态对应着一个输出端的低电平0信号，因此当输出端输出低电平0时，认为该端有信号输出，称为输出端为低电平有效，相应地输出变量的字母上面画一短线。只有当S₀=1、时，译码器才处于工作状态，否则译码器不工作，输出端全部为高电平1。因此译码器工作时，，因此称控制端、也为低电平有效，用字母上画一短线表示。图2所示为5-6-4的逻辑图形符号，输入、输出端靠近方框外的小圆圈表示低电平有效。

图2 74LS138逻辑符号

例1：试用两片74LS138组成4-16线译码器，将输入的4位二进制代码A₃A₂A₁A₀译成16个独立的低电平信号～。

解：由图2可知，一片74LS138芯片只有3个代码输入端A₂、A₁、A₀，想要对4位代码进行译码，必须用控制端来补充作为第4个代码输入端A₃。

由74LS138的逻辑功能表1可知，控制端S0=1、时译码器才能工作，否则译码器不工作。因此，可以用第4个代码输入端A₃作为高位端，通过该端的状态分别控制两片74LS138芯片的工作状态。逻辑电路如图3所示。

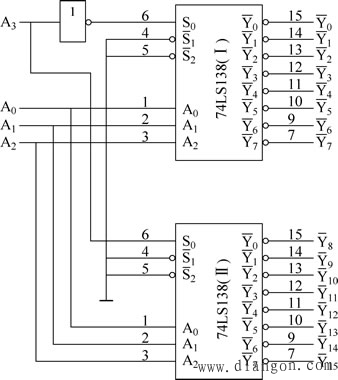

图3 例1的逻辑电路图

当然，连线的方式不止这一种，请读者自行分析。

由表1可知，当S0=1、时，译码器处于工作状态，而且若将A₂、A₁、A₀作为3个逻辑输入变量，则8个输出端给出的就是这3个输入变量的全部最小项，即

(1)

利用附加的门电路将这些最小项适当地组合起来，可以产生任何形式的三变量组合逻辑函数。

同理，由于n位二进制译码器的输出给出了n个变量的全部最小项，因此用n变量的二进制译码器可以获得任意形式的输入变量不大于n的组合逻辑函数。

例2：试用3-8线译码器74LS138和门电路实现下列组合逻辑函数。

首先将给定的组合逻辑函数式化成最小项之和的形式，即

(2)

由图1和式（1）可知，只要令74LS138的输入A₂=A，A₁=B，A₀=C，则它的输出～就对应着式中的～。

所以将式（2）化成最小项非的形式，即

(3)

上式表明，只要在74LS138的输出端附加3个与非门就可以得到所要求的逻辑函数。电路的解法如图图4所示。

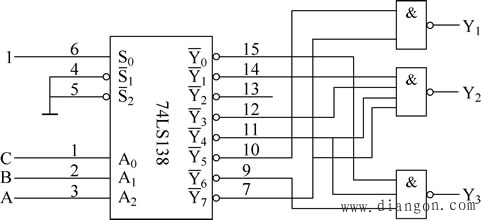

图4 例3的电路图
