在数字电路中，只有二种状态，要么是高电平，要么是低电平，在通电初期，这些输出状态是不确定的，为了使电路确定状态，必需使用上拉电阻或下拉电阻，使一个原来不确定电平变高的叫上拉电阻，否则就是下拉电阻，上拉电阻就是从电源上接一只电阻到这个状态口上就可以了，（就是把高的电压加到这个点上去，这个点的电位就高了）下拉电阻的接法，从这个状态口接一只电阻到负极（或数字接地），因电路形式与类别不同，当输入端有信号，这种变化会反应到输出口，从输出口得到了一个状态，本来应该完成任务了，但这会儿输入口已没信号了，可输出端还是这个状态（这个人习惯不好，开门后总是不关门，加一只弹簧，（电阻）让它自己关门，）这时候也要用到上下拉电阻，这里有复位的作用。
为什么在正极与输入口间接电阻可以拉高电平？

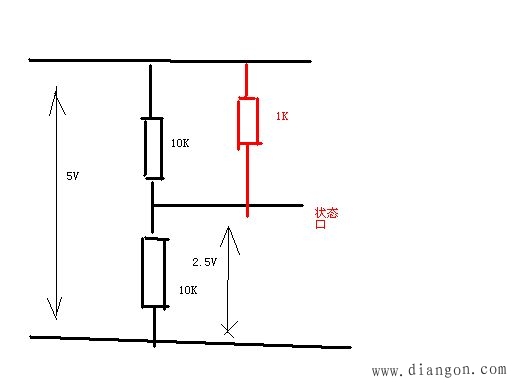

假设端口用二只电阻来表示（等效），根据欧姆定律，其端口电压必为2.5V，将红色上拉电阻接入后，端口电压必然上升，这样就可以算出现在的端口电压了，1K与10K是并联关系，得出其阻值一定会少于1K，那么相当于1K与下面10K电阻是串联关系，流过他们的电流是一样的，于是10K二端的电压升高，端口电压也升高，具体大家可以自己算。

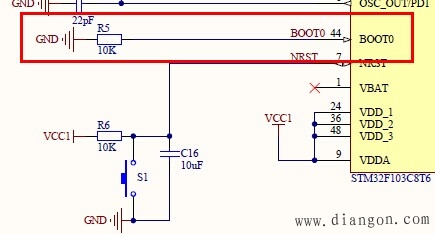

上图中红圈中那个电阻是下拉电阻吗？但是它没和任何东西并联呀，是在引脚和地之间直接串联的？

那个是用于电路启动的电阻，电路工作时建立自身的工作状态，并不是上拉或下拉电阻，类似单片上电工作，都要有个复位过程，但与复位有点区别，一旦复位后，这个电路就可以看作没用了，即使拿掉也不会影响单片机工作，而这个是一直是要接入的，对于上拉电阻与下拉电阻来说，只针对输入端口与输出端口，其他都不算，在电路中，有时候有多余的端口没用，为了是电路更稳定工作，会接一只上拉电阻或下拉电阻，具体还要看电路，不能一看到电阻的一只脚与IC相连，另一只脚与电源或地相连就认为是上拉电阻或下拉电阻。
