汽车电气线路图图形符号

汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。

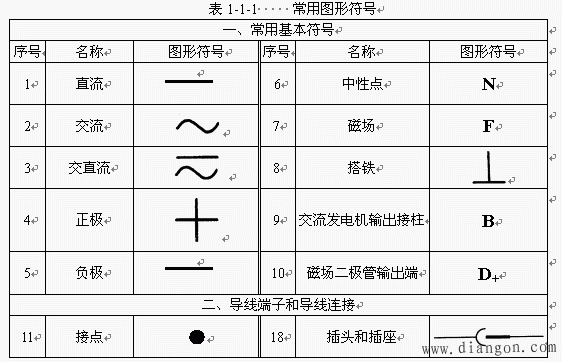

图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。因此，为了看懂汽车电路图，我们要掌握和熟练地运用它。常用的图形符号见表1-1-1所列。
图形符号分为基本符号、一般符号和明细符号3种。
1、基本符号
基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征。如：“—”表示直流，“~”表示交流，“ ”表示电源的正极，“-”表示电源的负极，“N”表示中性线。
2、一般符号
一般符号用以表示一类产品和此类产品特征的一种简单符号。如： 表示指示仪表的一般符号， 表示传感器的一般符号。一般符号广义上代表各类元器件，另外，也可以表示没有附加信息或功能的具体元件，如：一般电阻、电容等。
3、明细符号
明细符号表示某一种具体的电器元件。它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。如： 是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”处换成“A”、“V”，就成为明细符号。 表示电流表， 表示电压表。
