继电器-接触器控制电路的表示方法

继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。
1、安装接线图：

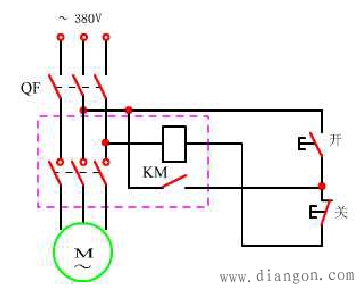

这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。如图1所示是用接触器控制异步电动机启、停的控制电路的安装接线图。

图1 电气安装图
特点：① 初看电路者比较合适；
② 绘制难度大；
③ 电器施工的依据。
2、工作原理图：

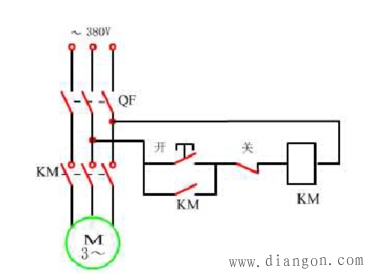

根据工作原理和便于阅读而绘制的电路图。如图2所示为接触器控制异步电动机启、停控制电路的工作原理图。
特点：这种表示方法便于阅读和设计较复杂的控制电路。它是生产机械电气设备设计的基本和重要的技术资料。

图2 电气原理图
