在控制电路中经常会用到时间继电器，如果应用不当，控制电路就会出现异常动作。时间继电器的输入部分具有延时控制的功能，能使其输出部分达到一定的时间后才会有输出动作。
一、时间继电器的输入部分——线圈
1、时间继电器的计时
时间继电器有通电延时型和断电延时型。通电延时型就是在时间继电器的输入端得电时，继电器开始计时；断电延时型就是在时间继电器的输入端失电时，继电器开始计时。
无论那种时间继电器，只要计时时间与设置时间相等时，其输出触点才会有动作，以达到计时控制电路的目的。
2、时间继电器的复位
时间继电器在使用完后，要立即复位，以便于下一次的使用。如果重复使用的间隔时间小于复位时间，控制电路就会异常。
通电延时型是在失电后自动复位；断电延时型是得电自动复位。
3、时间继电器的符号
一般线圈符号如下图所示 通电延时型线圈的符号如下图所示 断电延时型线圈的符号如下图所示
二、时间继电器的输出部分——触点
1、时间继电器的一般触点
时间继电器也有一般触点。这种触点与普通继电器的触点相同，即触点是随线圈得失电一同动作的。符号如下图所示。
常开触点随线圈得电而瞬时闭合，随线圈失电瞬时复位而断开；
常闭触点随线圈得电而瞬时断开，随线圈失电瞬时复位而闭合。
2、时间继电器的延时触点
时间继电器的延时触点也有常开触点、常闭触点。（http://www.gdzrlj.com/版权所有）在通电的瞬时会有开闭的动作，在计时（延时）后也会有开闭的动作，这样，触点就有四种排列组合的状态。
1）通电瞬时的动作状态

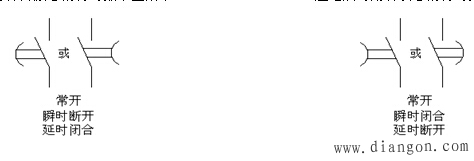

（1）常开触点的动作状态有两种
通电瞬时，常开触点有两种状态：一是保持原态（即无动作），二是闭合状态（即有动作）。
通电瞬时保持原态的符号如下图所示 通电瞬时闭合状态的符号如下图所示

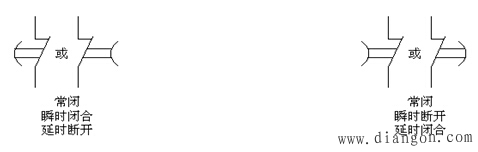

（2）常闭触点的动作状态有两种
通电瞬时，常闭触点有两种状态：一是保持原态（即无动作），二是断开状态（即有动作）。
通电瞬时保持原态的符号如下图所示 通电瞬时断开状态的符号如下图所示
3、时间继电器动触点的动作
1）通电瞬时动作

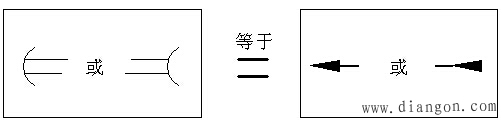

每一个时间继电器的动触点上都画有一个半圆弧，在半圆弧上有两条横线，可以把这个符号看作一个箭头，更能让人理解，如下图所示。
这个符号表示在通电的瞬时，动触点的运动方向，即动触点会沿着上图中箭头的方向运动。
2）计数完成瞬时动作
时间继电器在完成计时的瞬时，动触点会沿着上图中箭头的相反方向运动。
3）复位瞬时动作
时间继电器的线圈在完成计时工作后，在满足复位条件时，所有触点都会自行回复到初始状态。
三、时间继电器的具体应用要注意二点
1、时间继电器的三个关键点
1）计时的开始点
通电延时型时间继电器计时点的选择，应选在需要计时的控制电路发出计时信号时，为时间继电器供电，才能进行计时。
断电延时型时间继电器计时点的选择，应选在需要计时的控制电路发出计时信号时，断开时间继电器的供电，才能进行计时。
2）计时的结束点
计时结束点有两个含义：一是指设置时间等于计时时间这个点；二是指输出触点的动作这个点。（http://www.gdzrlj.com/版权所有）此处的重点是后者。输出触点要能准确无误地输出计时完成信号。
3）复位点
时间继电器的复位，是为了清除上一次的计数内容，以便于下一次的使用。如果不复位，下一次使用就会出现异常。特别要注意的是：两次使用之间的间隔时间应大于复位的时间，这在机械式时间继电器中尤为重要。
2、计时的开始点、结束点、复位点之间的关系
1）时间继电器在使用后，存在复位的问题，因此，绝大多数控制电路，都是在时间继电器输出的下一级电路，准确的得到计时完成信号后，再反转来去切断时间继电器的供电（通电延时型）、或为时间继电器供电（断电延时型）。
2）在时间继电器的上、下级控制电路中，往往还存在着不能同时工作的元件状态，如果时间继电器在这些点上不能准确无误地完成上、下控制电路的功能转换，就会造成冒险与竟争的不良的后果。
