去耦电容原理

要减缓乃至消除电源线耦合干扰的影响，就需要用到去耦电容，其作用和水库非常类似起到调节水流（电流） 盈亏的作用。芯片配上去耦电容以后，既不干扰别人，也不被别人干扰。
1） 当芯片自身用电量突然增加时，可以借去耦电容的电荷应急，而不会影响主回路供电。去耦电容损失的电荷，可以慢慢由主供电回路补充。
2） 当芯片自身用电量突然减少时，多余的电荷可以往去耦电容里灌，而不影响主回路的用电。去耦电容多余的电荷，可以慢慢泄放到主供电回路。
3） 当主供电电压发生突变（电压毛刺）时，芯片将受到去耦电容的“隔离”保护，减缓影响。

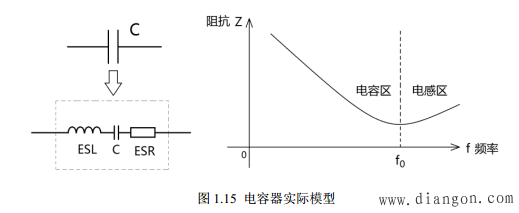

1） 不同材质电容的转折频率 f0 差别巨大，一般来说，容量大的电容频率特性差（转折频率 f0 低），容量小的电容频率特性好（转折频率 f0 高）。
2） 幸运的是，高频电容的容量虽小，但真正起滤波作用的容抗（高频时） 却很小（容抗越小越能将交流电短路到地） ，“高频小容量”与“低频大容量”正好互为补充。所以，并联不同种类的电容，可以实现全频率范围内的滤波。
3） 多个电容并联滤波，其容量应相差至少 10 倍，一般 100 倍为宜。
