电压互感器接线图及含义

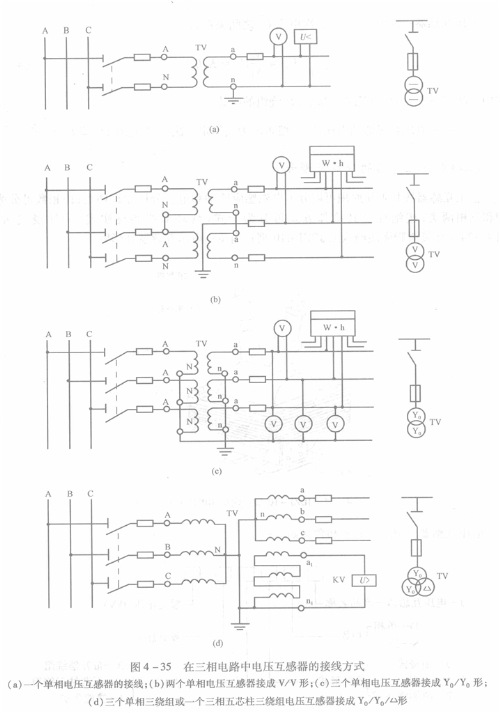

电压互感器在三相电路中的几种常见接线方案如图所示。

1．一个单相电压互感器的接线
这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。
2．两个单相电压互感器的V／V形接线
这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。
3．三个单相电压互感器Y。／Y。形接线
这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。在一次绕组中点接地情况下，也可装用绝缘监察电压表。
4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。／Y。／△（开口三角形）接线
这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。接成Y。形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成(开口三角形)的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。
