三相负载的连接方式_三相负载星形连接_三相负载三角形连接

三相负载由三个互相连接的单相负载组成，当三个单相负载阻抗相等时，三相负载称为对称的三相负载。三个单相负载可以连接成星形，也可以连接成三角形。

一、三相负载的星形连接

1. 基本概念

① 中性点

a. 电源中性点：三相电源负端的公共点。

b. 负载中性点：三相负载的公共点。

负载星形连接的电路有两种结构：

② 三相四线制：

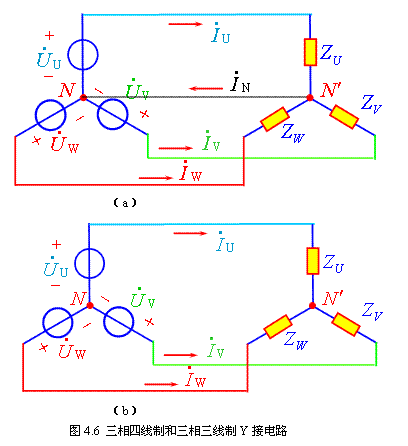

电源和负载均采用星形连接，三相电源正端分别把三相负载的末端相连，电源中性点和负载中性点相连的电路，称为三相四线制电路，如图3.6（a）。

③ 三相三线制：

将三相四线制电路中中性线去掉的电路称为三相三线制电路，如图3.6（b）。

④ 线电流：相线上流过的电流。

⑤ 相电流：流过一相负载的电流。

⑥ 中线电流：流过中性线上的电流。

2. 基本规律

对于三相四线制电路，有：

① 负载相电压等于相应电源相电压

相电流：

② 线电流等于相电流

③ 中线电流： （4.5）

对称三相四线制电路：

三相电流对称，（4.3节将讨论），此时中线电流为零，就可省去中线，接成图4.6（b）所示的三相三线制电路。

① 三相电流对称：

② 中线电流为零，可省去中线，变成三相三线制电路。

一般情况下，三相负载不对称，中性线上有电流，所以中性线必须保留。

例4.2 在图4.6（a）所示电路中，电源线电压=380V ，三相负载分别为，

，试求负载各相电流和中线电流，并绘出相量图。

解 由题意

设

则各相电流为

中线电流

相量图如图4.7所示。

二、三相负载的三角形连接

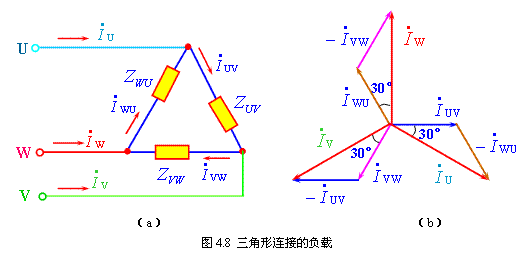

1. 概念：三相负载连接成三角形，称为三角形连接负载，如图4.8（a）所示。

2. 基本规律：

⑴ 一般情况

① 负载的相电压等于电源线电压。

② 相电流。

③ 线电流。

⑵ 三相负载对称：相电流和线电流都对称。

① 相电流。

② 线电流。

③ 线电流与相电流关系：

有效值：

相位：线电流滞后相应相电流

其相量图如图4.8（b）。

④ 三个线电流关系：

例4.3 在图4.8（a）所示电路中，电源线电压为380V，各相阻抗Z = 8 j6Ω，试求

（1） 各相电流和线电流；

（2） UV相负载断开后的各相电流和线电流；

（3） 绘出相量图。

解 （1）设线电压，则各相电流为

各线电流为

（2）如UV相断开，则不变，所以

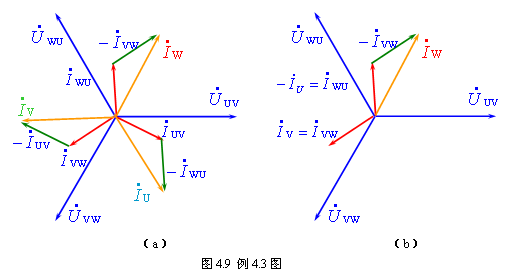

（3）相量图如图4.9所示。
