什么是反馈?什么是反馈电路?

凡是将放大电路(或某个系统)输出端的信号(电压或电流)的一部分或全部通过某种电路(反馈电路)引回到输入端，就称为反馈。

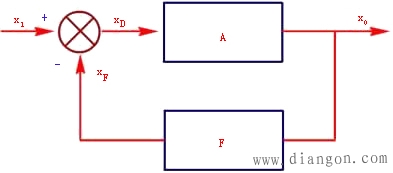

图所示分别为无反馈的和带反馈的放大电路的方框图。任何带有反馈的放大电路都包含两个部分：一个为不带反馈的基本放大电路A，它可以是单级或多级的；一个是反馈电路F，它是联系放大电路的输出电路和输入电路的环节，多数是由电阻元件组成。

图中，用x表示信号，它既可以表示电压，也可以表示电流。信号的传递方向如图中箭头所示， ，分别为输入、输出和反馈信号。在输入端比较(“”是比较环节的符号)，得出净输入信号。

若引入的反馈信号使净输入信号减小，则为负反馈；若使净输入信号增大，则为正反馈。

(a)无反馈	(b)带有反馈
图 放大电路方框图
