多路选择器和多路分配器

　　1．多路选择器（又称为数据选择器）

　　① 功能

　　在选择变量控制下，从多路输入数据中选中某一路数据送至输出端。对于一个具有2ⁿ个输入和1个输出的多路选择器，有n个选择变量。

　　② 典型芯片

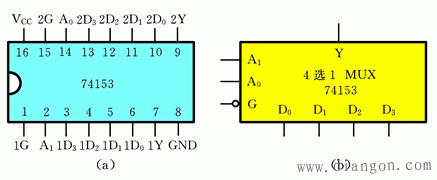

　　典型中规模多路选择器有双4路数据选择器74153，其引脚排列图和逻辑符号如图1（a）、（b）所示。

图1

　　数据选择器74153芯片含两个4路数据选择器，每个选择器接收4路数据输入，产生一个输出，两个4路数据选择器共用两个选择变量。芯片有16条引线，其中1D₀～1D₃，2D₀～2D₃为8条数据输入线，A₁和A₀为选择输入线，1Y、2Y为2条输出线，1G、2G为使能控制端，另外有1条电源线和1条地线。

　　4路数据选择器的输出函数表达式为

　　式中，m_i为选择变量构成的最小项。

　③ 应用

　　多路选择器除完成对多路数据进行选择的基本功能外，还可用来实现数据的并-串转换、序列信号产生以及实现各种逻辑函数功能。

　　例如 采用4路选择器74153实现如下逻辑函数的功能

　　解 给定函数为一个3变量函数，由于4路选择器具有2个选择控制变量，所以用来实现3变量函数功能时，应该首先从函数的3个变量中任选2个作为选择控制变量，然后再确定选择器的数据输入。假定选A、B与选择控制端A1、A0相连，则可将函数F的表达式表示成如下形式：

　　显然，要使4路选择器的输出Y与函数F相等，只需

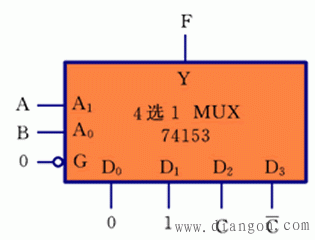

。据此，可画出逻辑电路如图2所示。类似地，也可以选择A、C或B、C作为选择控制变量，选择控制变量不同，数据输入也不同。

图2

　　2．多路分配器（又称为数据分配器）

　　多路分配器与多路选择器的功能正好相反。它是在选择变量控制下将单路输入数据分配到多路输出中的某一路。多路分配器除了与多路选择器配合实现多路数据分时传送外，还可用来与计数器配合构成脉冲分配器等。
