按钮开关的结构、符号

按钮开关是一种手动操作接通或分断小电流控制电路的主令电器。一般情况下，它不直接控制主电路的通断，而是控制接触器、继电器等电磁装置，间接实现主电路的分合、功能转换或电气联锁。

按钮开关按静态时触头分合状况，可分为常开按钮（启动按钮）、常闭按钮（停止按钮）、复合按钮（常开、常闭组合为一体），按钮开关的结构及在电气原理图中的符号如图1。

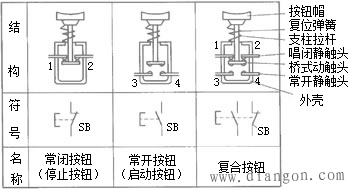

图1 按钮开关的结构、符号

常见按钮形式多样，应按使用及外观要求选用，如图2和图3。

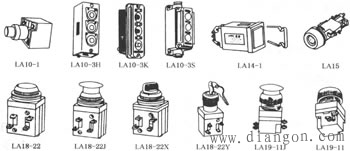

图2 按钮开关外形	图3 按钮开关实物
