电路的等效变换

1. 两端电路（网络）
　　任何一个复杂的电路, 向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端电路(或一端口电路)。若两端电路仅由无源元件构成，称无源两端电路。

两端电路	无源两端电路

2. 两端电路等效的概念

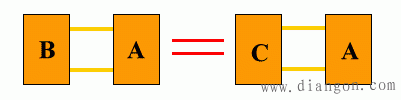

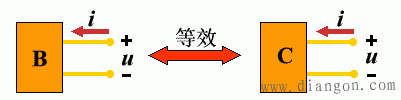

　　结构和参数完全不相同的两个两端电路B与C，当它们的端口具有相同的电压、电流关系(VCR),则称B与C是等效的电路。 　　相等效的两部分电路B与C在电路中可以相互代换，代换前的电路和代换后的电路对任意外电路A中的电流、电压和功率而言是等效的，即满足：

（a）	（b）

需要明确的是：
　　上述等效是用以求解A部分电路中的电流、电压和功率，若要求图（a）中B部分电路的电流、电压和功率不能用图（b）等效电路来求，因为，B电路和C电路对A电路来说是等效的，但B电路和C电路本身是不相同的。
结论：（1）电路等效变换的条件： 两电路具有相同的VCR；
　　　（2）电路等效变换的对象： 未变化的外电路A中的电压、电流和功率；
　　　（3）电路等效变换的目的： 化简电路，方便计算。
