异步电机中的主磁通和漏磁通

时间：2023-03-13作者：佚名

旋转磁势在电机内会产生旋转磁通,根据磁通的性质和流通路径将其分为主磁通和漏磁通。

一.主磁通

基波旋转磁场产生的磁通经过定、转子铁心和两段小气隙,它属于工作磁通，可同时匝链和切割定子和转子绕组的磁通叫主磁通。

转子导体切割主磁通并在其中感生电流；

导体感生电流在磁场中受到电磁力的作用而形成驱动转矩，使电机旋转。

二.漏磁通

定子绕组的漏磁通，它属于非工作磁通，异步电动机的漏磁通有：

槽漏磁通：由槽的一壁横越至槽的另一壁的漏磁通。

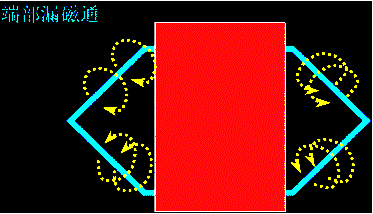

端部漏磁通：匝联绕组端部的漏磁通。

谐波漏磁通：谐波磁势会产生谐波磁通。电机正常运转时，谐波磁通不会产生有用的转矩。尽管谐波磁通也能同时匝链定子和转子绕组，也将其归入漏磁通。

漏电抗:漏磁通在定子绕组中感应漏磁电势,用漏抗压降表示:
E₁_σ= -j I₁X₁_σ

转子绕组通过电流时，也会有漏磁通。对应的漏抗电势: E ₂_σ= -j I₂X₂_σ

三、影响漏电抗大小的因素

漏电抗对电机的性能有很大的影响。

电抗公式 : X=2πfL=2πf(NΦ/i)=2πf(NNi/R_M/i)

则 X = 2πf N²/R_M

即电流频率、绕阻匝数、漏磁路的磁阻是决定漏磁通大小的主要因素。

比如，槽口宽则槽口漏磁通小；匝数多时，则端部漏磁通增大较多。
