电感线圈与电容并联电路

电流谐振现象实际是不可能得到的，因电感线圈总是存在电阻的，则电路就变成了混联，谐振现象也就较为复杂。

　　
　　1.谐振条件与谐振频率
　　
　　1.谐振条件与谐振频率
　　

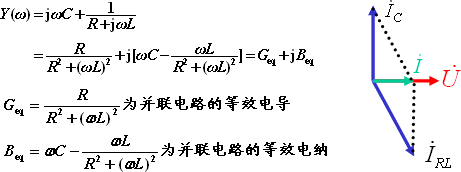

　　当电路发生并联谐振时，电路两端电压 与总电流 同相位，此时B_eq= 0。
　　
　　谐振条件：
　　谐振频率：
　　　　　　　
　　上式表明，此电路发生并联谐振是有条件的，参数不合适可能不会发生谐振。在电路参数一定时，改变电源频率是否能达到谐振，要由下列条件决定：
　　
　　
　　当电路发生谐振时，电路相当于一个电导(或电阻)：
　　
　　电容可以调节时，情况有所不同。
　　由可看出，不论R、L、ω为何值，调节电容C总能达到谐振。
　　
　　
　　
　　
　　
　　谐振时等效阻抗即并联谐振阻抗 R₀ 为：
　　
　　2.电感线圈与电容并联电路的特征
　　（1）电阻呈高阻抗，且为纯电阻。
　　
　　整个电路相当于一个电阻，用R₀表示，则
　　

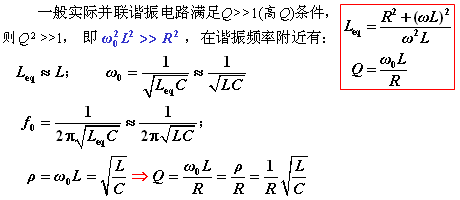

　　Q>>1时，R0 >> R。实际并联电路在谐振频率附近呈现高阻抗值。
　　（2）当电流源供电时，电路两端呈现高电压。
　　（3）电感、电容支路的电流值接近相等，且为总电流的Q倍。
　　
　　谐振时
　　
　　
　　
　　（4）当电压源供电时，电路端口的总电流最小。
　　收音机的原理是把天线接收到的高频信号经检波(解调)还原成音频信号，送到耳机变成音波。因空间有很多不同频率的无线电波，为设法选择所需要的节目，接收天线连接到一个选择性电路(即带通滤波器)，把所需要的信号挑选出来，并把不要的信号滤掉，以免产生干扰。选择性电路的输出是选出某个电台的高频调制信号，还需要通过解调把它恢复成原来的音频信号，送到耳机或扬声器。

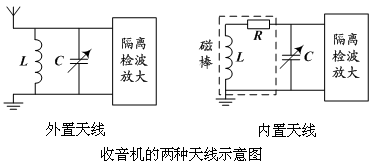

　　常见的收音机天线有两种：外置天线和利用内置磁棒上的线圈作为天线。
　　
　　对于利用外置天线接受信号的电路，通过天线接受到的信号可看成一个电流源信号。由于后面的隔离电路入端电阻一般很大，故忽略它对信号选择电路的影响。
　　
　　对于利用内置磁棒作为天线的电路，外面的高频信号在磁棒上感应出的是一个电压源，同样可以忽略后面电路对选择电路的影响。
