同相输入求和电路

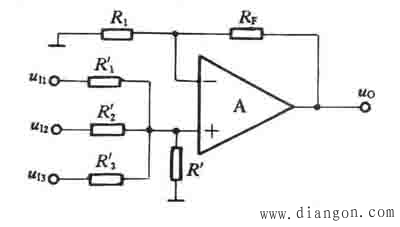

为了实现同相求和，可将各输入电压加在集成运放的同相输大端，但为了引入一个深负反馈，反馈电阻RF仍需接到反相输入端，如上图所示。

由于“虚断”，i＋=0,故对运放的同相输入端可列出以下节点电流方程

又由于"虚短"，即u＋=u_，则输出电压为

　　　(1)

从原理上说，求和电路也可采用双端输入方式，此时，电路的多个输入信号之间同时可以实现加法和减法运算，但是这种电路参数的调整十分繁琐，因此实际上很少采用。如果需要同时实现加法和减法运算，可以考虑采用两级反相求和电路。
