PLC控制系统的等效工作电路

plc控制系统的等效工作电路可分为三部分，即输入部分、内部控制电路和输出部分。输入部分采集输入信号，输出部分就是系统的执行部件。这两部分与继电器控制电路相同。内部控制电路通过编程方法实现控制逻辑，用软件编程代替继电器电路的功能。其等效工作电路如图1所示。

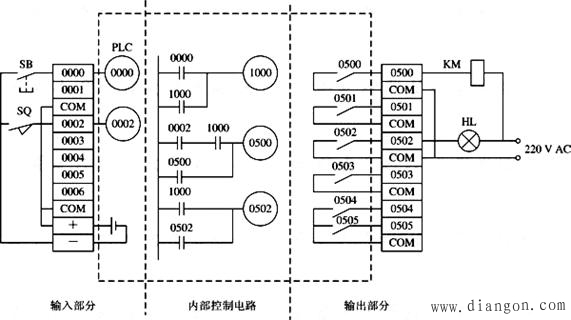

图1　PLC控制系统的等效工作电路

1、输入部分

输入部分由外部输入电路、PLC输入接线端子和输入继电器组成。外部输入信号经PLC输入接线端子去驱动输入继电器的线圈。每个输入端子与相同编号的输入继电器有着惟一确定的对应关系。当外部的输入元件处于接通状态时，对应的输入继电器线圈“得电”（注意：这个输入继电器是PLC内部的“软继电器”，就是我们在前面介绍过的存储器基本单元中的某一位，它可以提供任意多个动合触点或动断触点供PLC内部控制电路编程使用）。

为使输入继电器的线圈“得电”，即让外部输入元件的接通状态写入与其对应的基本单元中去，输入回路要有电源。输入回路所使用的电源，可以用PLC内部提供的24　V　直流电源（其带载能力有限），也可由PLC外部独立的交流或直流电源供电。

需要强调的是，输入继电器的线圈只能是由来自现场的输入元件（如控制按钮、行程开关的触点、晶体管的基极-发射极电压、各种检测及保护器件的触点或动作信号等）驱动，而不能用编程的方式去控制。因此，在梯形图程序中只能使用输入继电器的触点，不能使用输入继电器的线圈。

2、内部控制电路

所谓内部控制电路，是指由用户程序（一般用梯形图语言或指令语句表编制的）形成的用“软继电器”来代替硬继电器的控制逻辑。其作用是按照用户程序规定的逻辑关系，对输入信号和输出信号的状态进行检测、判断、运算和处理，然后得到相应的输出。

3、输出部分

输出部分是由在PLC内部且与内部控制电路隔离的输出继电器的外部动合触点、输出接线端子和外部驱动电路组成，用来驱动外部负载。

PLC的内部控制电路中有许多输出继电器，每个输出继电器除了有为内部控制电路提供编程用的任意多个动合、动断触点外，还为外部输出电路提供了一个实际的动合触点与输出接线端子相连。

驱动外部负载电路的电源必须由外部电源提供，电源种类及规格可根据负载要求去配备，只要在PLC允许的电压范围内工作即可。
