组合逻辑电路中的竞争—冒险现象

一、竞争—冒险现象及其成因
前面分析组合逻辑电路，没有考虑门电路的延迟时间对电路产生的影响，实际电路中，从信号输入到稳定输出需要一定的时间，从输入到输出的过程中，不同通路上门个数不同，或者门电路平均延迟时间有差异，都会使信号从输入经不同通路传送到输出级的时间不同，这样，可能会使逻辑电路产生错误输出，这种现象就叫竞争—冒险现象。
竞争：输出门的输入端信号到达时刻不同的现象。
或门电路输入信号同时向相反的逻辑电平跳变的现象。
冒险：由于竞争而产生输出干扰脉冲的现象。

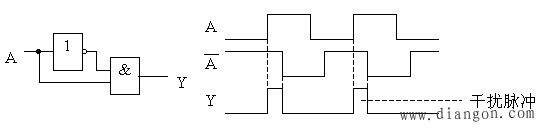

干扰脉冲为窄脉冲（几十纳秒内），也称尖峰脉冲。

二、检查竞争—冒险现象的方法

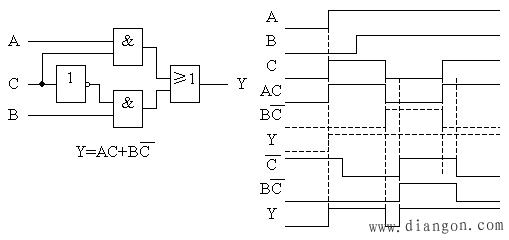

分析信号变化时，是否可能出现 或 的形式，如果有，则电路可能出现险象。

三、消除竞争—冒险现象的方法
1、接入滤波电容：在输出端并接滤波电容Cf（几十到几百皮法）P176图3.4.5
缺点：增加波形上升与下降时间
2、引入选通脉冲P176图3.4.5
3、修改逻辑设计
