光电二极管结构特点与符号及光电转换原理

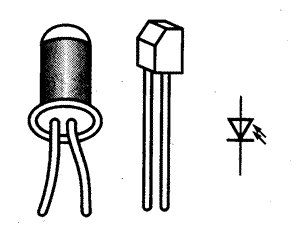

(a)外形 (b)符号

图1 光电二极管

　　1．结构特点与符号
　　光敏二极管和普通二极管相比虽然都属于单向导电的非线性半导体器件，但在结构上有其特殊的地方。
　　光敏二极管在电路中的符号如图所示。光敏二极管使用时要反向接入电路中，即正极接电源负极，负极接电源正极。
　　2．光电转换原理
　　根据PN结反向特性可知，在一定反向电压范围内，反向电流很小且处于饱和状态。此时，如果无光照射PN结，则因本征激发产生的电子-空穴对数量有限，反向饱和电流保持不变，在光敏二极管中称为暗电流。当有光照射PN结时，结内将产生附加的大量电子空穴对（称之为光生载流子,使流过PN结的电流随着光照强度的增加而剧增，此时的反向电流称为光电流。不同波长的光（兰光、红光、红外光）在光敏二极管的不同区域被吸收形成光电流。被表面P型扩散层所吸收的主要是波长较短的兰光，在这一区域，因光照产生的光生载流子（电子）一旦漂移到耗尽层界面，就会在结电场作用下，被拉向N区，形成部分光电流；波长较长的红光，将透过P型层在耗尽层激发出电子-空穴对，这些新生的电子和空穴载流子也会在结电场作用下,分别到达N区和P区,形成光电流。波长更长的红外光，将透过P型层和耗尽层，直接被N区吸收。在N区内因光照产生的光生载流子（空穴）一旦漂移到耗尽区界面，就会在结电场作用下被拉向P区，形成光电流。因此，光照射时，流过PN结的光电流应是三部分光电流之和。
