枢纽变电站的电气主接线

枢纽变电站的电压等级高，变压器容量大，线路回数多，通常汇集多个大电源和大功率联络线，联系几部分高压和中压电网，在电力系统中居于枢纽地位。

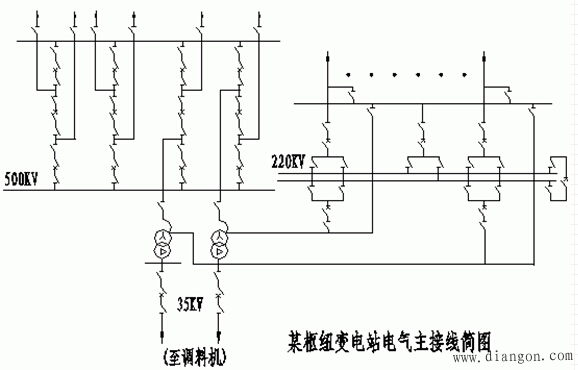

如下图中枢纽变电站的电压等级为500／220／35KV，有多个电源汇集，安装两台大容量自耦主变压器。500KV配电装置采用一个半断路器接线，并采用了交叉连接法，以供电可靠性。220KV配电装置采用有专用旁路断路器的双母线带旁路接线。主变压器的35KV侧的第三绕组上引接两台调相机，以供无功率偿用。
