湿敏电阻式传感器工作原理及应用

湿敏电阻是一种阻值随环境相对湿度的变化而变化的敏感元件。
1、 工作原理
湿敏电阻式传感器主要由感湿层3、电极4和具有一定机械强度的绝缘基片2组成，如图1所示。感湿层在吸收了环境中的水分后引起两电极间电阻值的变化，这样就将相对湿度的变化转换成电阻值的变化。

图1 湿敏电阻结构示意图
2、 湿敏电阻式传感器的应用
湿敏电阻器广泛应用于洗衣机、空调器、录像机、微波炉等家用电器及工业、农业等方面作湿度检测、湿度控制用。如图2所示，是湿度检测器电路原理图。

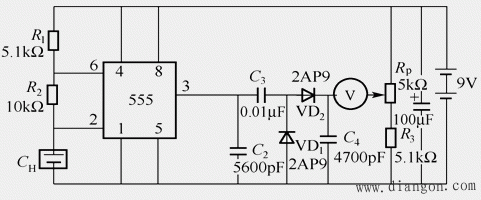

图2 湿度检测器电路原理图
图2所示电路中，由555时基电路、湿度传感器CH等组成多谐振荡器，在振荡器的输出端接有电容器C2，它将多谐振荡器输出的方波信号变为三角波。当相对湿度变化时，湿度传感器CH的电容量将随着改变，它将使多谐振荡器输出的频率及三角波的幅度都发生相应的变化，输出的信号经VD1，VD2整流和C4滤波后，可从电压表上直接读出与相对湿度相应的指数来。Rp电位器用于仪器的调零。
