晶闸管的保护措施

电力电子装置可能的过电压——外因过电压和内因过电压
　　外因过电压：主要来自雷击和系统操作过程等外因
　　操作过电压：由分闸、合闸等开关操作引起
　　雷击过电压：由雷击引起
　　内因过电压：主要来自电力电子装置内部器件的开关过程
　　换相过电压：晶闸管或与全控型器件反并联的二极管在换相结束后，反向电流急剧减小，会由线路电感在器件两端感应出过电压。
　　关断过电压：全控型器件关断时，正向电流迅速降低而由线路电感在器件两端感应出的过电压。
　　过电压保护措施

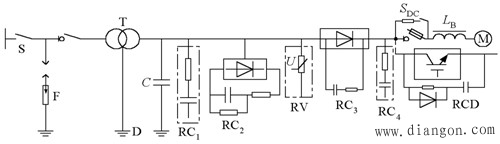

过电压抑制措施及配置位置
　　F－避雷器　D－变压器静电屏蔽层　C－静电感应过电压抑制电容
　　RC1－阀侧浪涌过电压抑制用RC电路　RC2－阀侧浪涌过电压抑制用反向阻断式RC电路
　　RV－压敏电阻过电压抑制器　RC3－阀器件换相过电压抑制用RC电路
　　RC4－直流侧RC抑制电路　RCD－阀器件关断过电压抑制用RCD电路
　　电力电子装置可视具体情况只采用其中的几种。
　　其中RC3和RCD为抑制内因过电压的措施，属于缓冲电路范畴。
　　过电流——过载和短路两种情况
　　保护措施

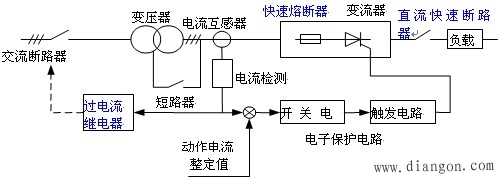

过电流保护措施及配置位置
　　同时采用几种过电流保护措施，提高可靠性和合理性。
　　电子电路作为第一保护措施，快熔仅作为短路时的部分
　　区段的保护，直流快速断路器整定在电子电路动作之后实现保护，过电流继电器整定在过载时动作。
　　快熔对器件的保护方式：全保护和短路保护两种
　　全保护：过载、短路均由快熔进行保护，适用于小功率装置或器件裕度较大的场合。
　　短路保护：快熔只在短路电流较大的区域起保护作用。
　　对重要的且易发生短路的晶闸管设备，或全控型器件，需采用电子电路进行过电流保护。
　　常在全控型器件的驱动电路中设置过电流保护环节，响应最快 。
