无源滤波电路与有源滤波电路
时间：2023-03-14作者：佚名
|

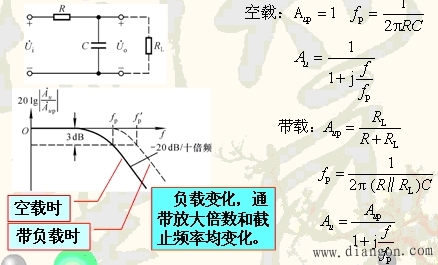

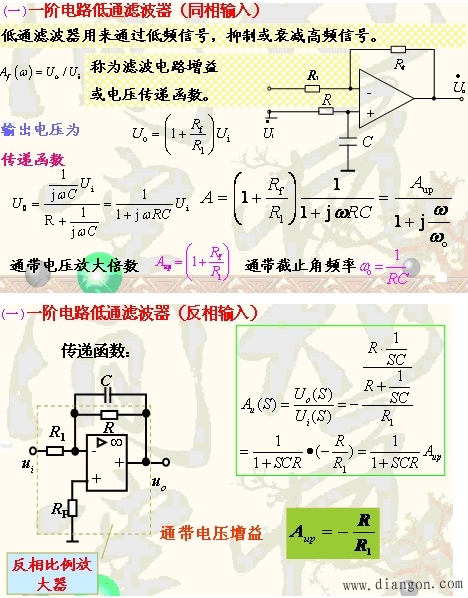

一、无源滤波电路 |
|

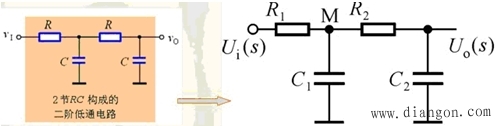

| 无源二阶滤波电路 |
 |
| 二阶RC无源滤波电路可获得较陡的衰减斜率，更好的衰减通带以外的频率成分。一般电路设计电路中常采用参数相同的电阻和电容，若要取得更好的滤波效果常采用R1=K*R2，C2=K*C1，，K=10。这样既保证截止频率的一致性，又能错开电容的谐振频率点，起到更好的滤波效果。 二、有源滤波电路 |
 |
|

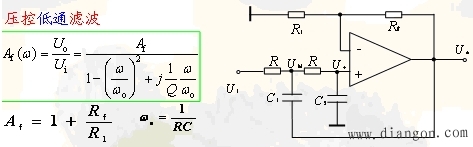

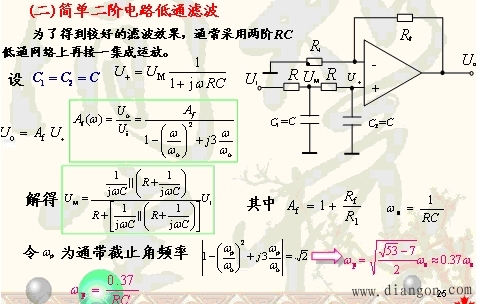

| 压控电压源型滤波电路 |
 |

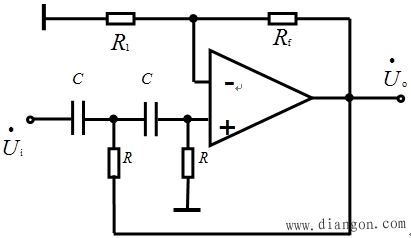

| 二阶压控型高通滤波器 |
 |

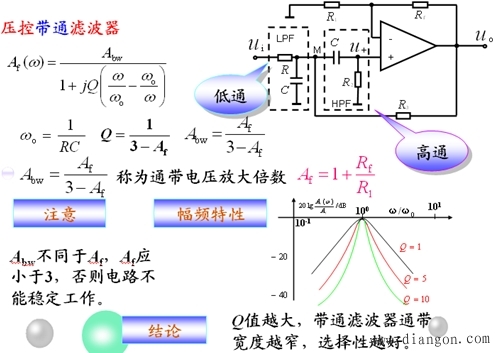

| 压控带通滤波器
|
 |

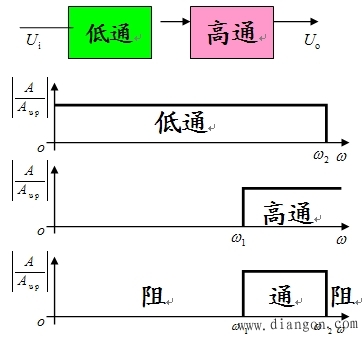

| 带通滤波器可由以ω1为截止角频率的高通滤波器和以ω2为截止角频率的低通滤波器串联而成。其组成原理为： |
|
|
| 带阻滤波器用来专门抑制某一频段的信号，而让此频段以外的所有信号通过，其理想幅频特性如图： |
 |
|
带阻滤波器可由一个高通滤波器和一个低通滤波器并联而成。或由带通滤波器与一减法器相连而成。 |
 |

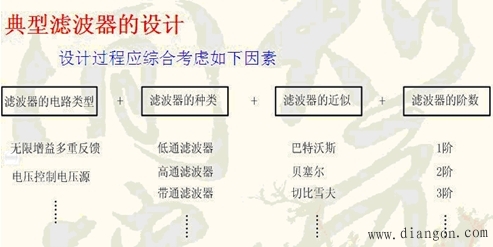

| 有源滤波器设计 有源滤波器的设计主要包括以下四个过程： 确定传递函数 选择电路结构 选择有源器件 计算无源元件参数 |
 |

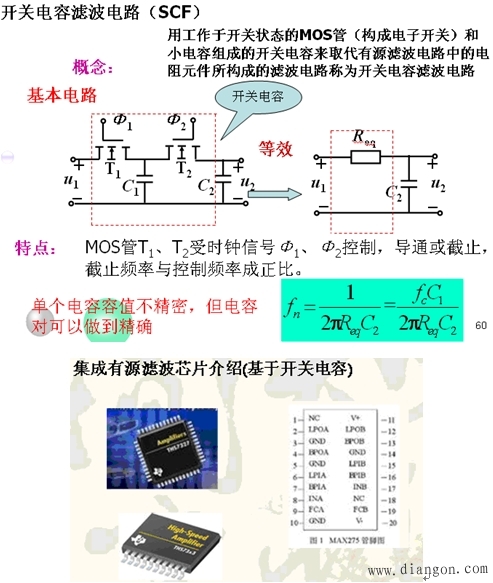

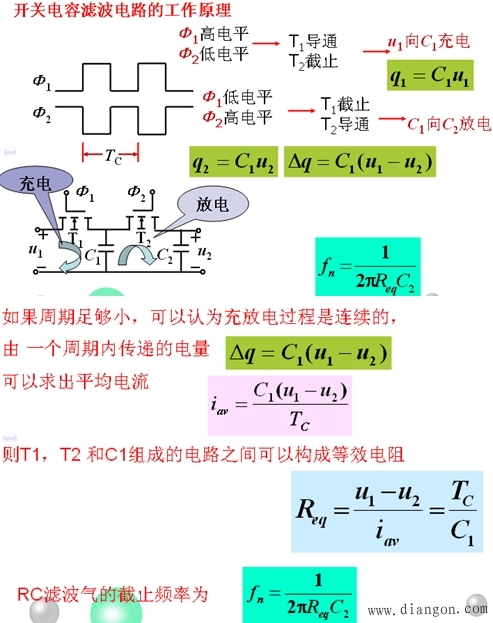

| 设计方法： 公式法 图表法 计算机辅助设计法和类比法 计算机辅助设计法 1、通用EDA软件(multisim7) 2、各IC公司的专业滤波器设计软件 如：MAXIM公司， Burr-Brown的 filter42 Linear Technology : FilterCAD 3.0 集成有源滤波器 集成化是电子技术发展的必然趋势。 集成有源滤波器主要分为两类： 双二阶环滤波器 开关电容技术 |
 |
|
| 除了美信公司的集成滤波芯片外，还有美国Linear Technology（凌特）公司生产的通用型（可组合为低通、带通、高通等）和低通SCF两类。通用型SCF主要有：LTC1059（2阶）、LTC1060（4阶）、LTC1061（6阶）、LTC1064（8阶）等。低通SCF主要有：LTC1062/1063（5阶）、LTC1064（8阶）。 |
