旋转变压器的结构

旋转变压器是输出电压信号与转子转角成一定函数关系的控制微电机，它是一种角位移测量装置，由定子和转子组成。
旋转变压器的工作原理与普通变压器基本相似，其中定子绕组作为变压器的一次侧，接受励磁电压。转子绕组作为变压器的二次侧，通过电磁耦合得到感应电压，只是其输出电压大小与转子位置有关。
旋转变压器通过测量电动机或进给丝杠的转角来间接测量工作台的位移。通常应用的旋转变压器为二极旋转变压器，其定子和转子绕组中各有互相垂直的两个绕组。

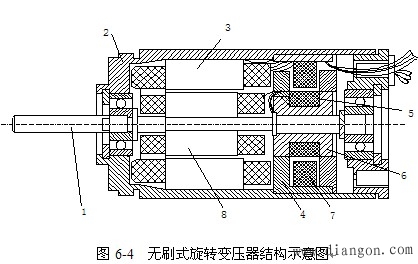

1—转子轴 2—壳体3—分解器定子 4—变压器定子 5—变压器一次线圈
6—变压器转子线轴 7—变压器二次线圈8—分解器转子
