功率方向继电器的工作原理

1.工作原理

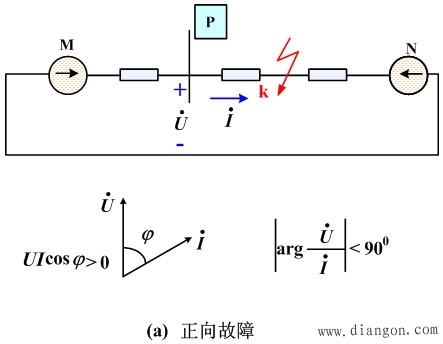

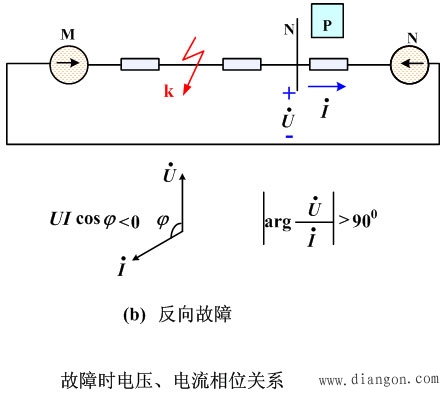

方向元件的作用是判别故障方向，如下图所示：由母线电压、线路电流判别故障方向。

图中母线电压参考方向为“母线指向大地”，电流参考方向为“母线指向线路”，依据相位关系我们可以判别故障方向。即用功功率的正负可以用来判断故障的方向，依此原理构成的方向元件也称为功率方向继电器。

2．动作特性

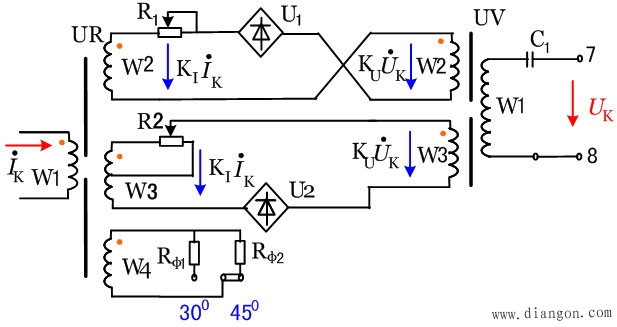

(1)LG-11功率方向继电器结构，如下图所示：

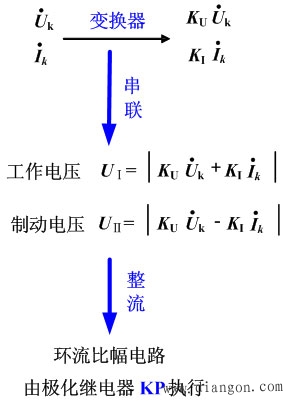

（2）动作实现：

① 电压形成回路：由DKB、YB组成：

R1、R2：消除潜动、调整平衡。

C1：与YB的励磁电抗形成谐振，使超前90o,其记忆作用用于消除死区，记忆时间为几十毫秒；

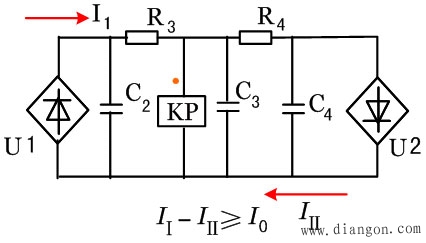

② 比较回路：

由半导体整流桥BZ1,BZ2组成的环流是比较回路。

③ 执行元件：极化继电器J,非常灵敏

标记“＊”，当电流从＊端流入时，J动作，反之则不动。

时，J动作；

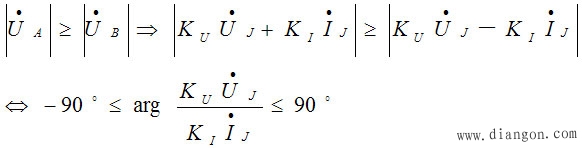

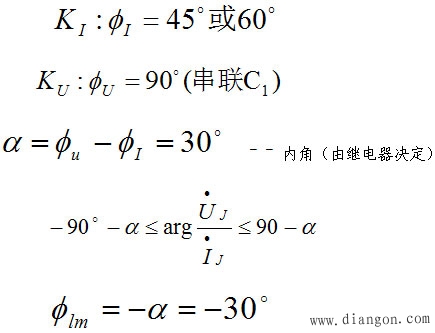

（3）动作方程：

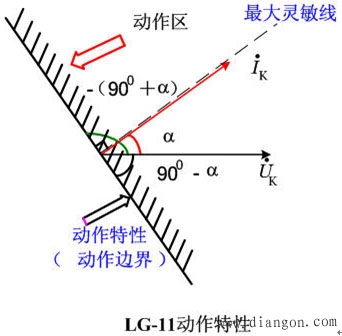

（4）动作特性：

（5）死区：

虽然J的动作功率很小，但 ：最小工作电压。

当出口接地短路时， ，GJ不动作：死区。

在记忆时间内消除死区。
