电气设备选择的一般条件

电气设备要能可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定，本文讲述电气设备选择的一般条件。

1.额定电压

要求：所选电气设备允许最高工作电压不得低于所接电网的最高运行电压。

一般按照电器的额定电压UN不低于装置地点电网额定电压UNS的条件选择，即：

2.额定电流

电气设备的额定电流IN是指在额定周围环境温度下，电气设备的长期允许电流。要求：IN应不小于该回路在各种合理运行方式下的最大持续工作电流Imax，即： 。

（1）Imax为发电机、调相机或变压器的额定电流的1.05倍；

（2）母联断路器回路一般可取母线上最大一台发电机或变压器的Imax；

（3）母线分段电抗器的Imax应为母线上最大一台发电机跳闸时，保证该段母线负荷所需的电流。

3.按当地环境条件校核

在选择电器时，还应考虑电器安装地点的环境条件，当气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电器使用条件时，应采取措施。

我国目前生产的电器使用的额定环境温度：

如周围环境温度高于 40℃，但不超过 60℃时，则因散热条件较差，最大连续工作电流应适当减少，设备的额定电流应进行修正。

1、短路热稳定校验

满足热稳定的条件为： ，即：电器允许通过的热稳定电流和时间（厂家提供）大于短路电流产生的热效应。

2、动稳定校验

电气设备承受短路电流机械效应的能力，满足动稳定的条件为：

即：电器允许通过的动稳定电流的幅值（及其有效值），大于短路冲击电流幅值（及其有效值）。

1.容量和接线：按本工程设计最终容量计算，其接线应采用可能发生最大短路电流的正常接线方式。

2.短路种类：一般按三相短路验算，若其他种类短路较三相短路严重时，则应按最严重的情况验算。

3.短路点的选择：选择通过电器的短路电流为最大的点为短路计算点。

4.短路电流计算时间tk ：tk=继电保护动作时间tpr 断路器全开断时间tab， 断路器全开断时间tab=固有分闸时间tin 燃弧时间ta。

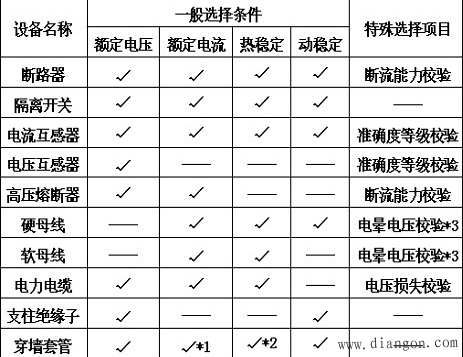

主要电气设备的选择和校验项目见图1。

图1 主要电气设备的选择和校验项目
