负序过电流保护
时间：2023-03-15作者：佚名
|

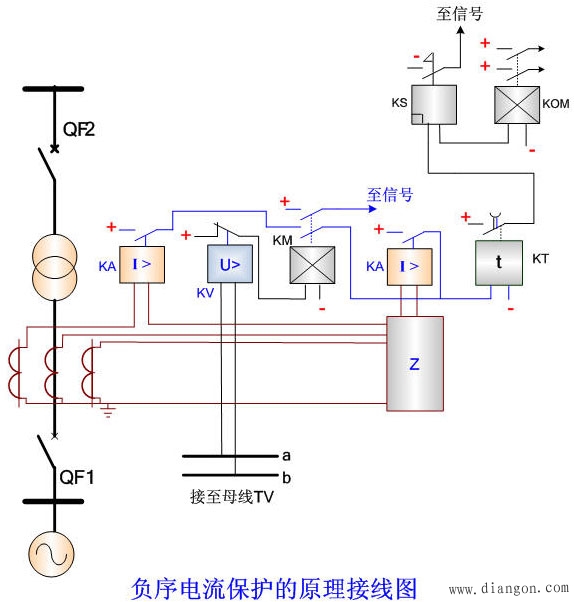

1．变压器负序过电流保护的原理接线
2．保护装置组成 由电流继电器和负序电流滤过器Z以及一套低电压启动的过电流保护组成。 3．负序电流保护的起动电流按以下条件选择 (1)躲开变压器正常运行时负序电流滤过器出口的最大不平衡电流，其值一般为(0.1～0.2)IN.T。 (2)躲开线路一相断线时引起的负序电流。 (3)与相邻元件上的负序电流保护在灵敏度上配合。 为简化计算，可取：
4．保护的灵敏系数校验
|
