三相电源的星形联接

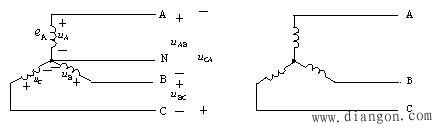

将三相绕组的末端X、Y、Z联在一起作为公共点，该公共点称为中点或零点，用N表示。由公共点引出的导线称为中线或零线，当中线接地时，又称为地线。由始端A、B、C引出的三根线称为相线，俗称火线，这种联接方法称为星形联接。有中线引出的供电系统称为三相四线制，无中线引出时，则称为三相三线制。如图3.1-2所示。

相线与中线之间的电压称为相电压，分别用uA、uB、uC表示。相电压即为每相绕组始末端之间的电压，其正方向规定为从始端指向末端。相线与相线之间的电压称为线电压，分别用uAB、uBC、uCA表示。其正方向如图3.1-2（a）所示。当忽略发电机绕组的内阻抗压降时，各相绕组相电压等于其相电势。

式中Up为相电压有效值。线电压则为

对于三相对称电源

显然线电压也是一组三相对称的量。当相电压已知时，便可根据线电压与相电压之间在大小和相位上的关系来得到线电压；反之也可从线电压来得出相电压。
