机床基本组成

　　各类机床通常都由下列基本部分组成：
　　1）动力源 为机床提供动力（功率）和运动的驱动部分，如各种交流电动机、直流电动机和液压传动系统的液压泵、液压马达等。
　　2）传动系统 包括主传动系统、进给传动系统和其他运动的传动系统，如变速箱、进给箱等部件，有些机床主轴组件与变速箱合在一起成为主轴箱。
　　3）支撑件 用于安装和支承其它固定的或运动的部件，承受其重力和切削力，如床身、底座、立柱等。支承件是机床的基础构件，亦称机床大件或基础件。
　　4）工作部件 包括：① 与主运动和进给运动的有关执行部件，例如主轴及主轴箱，工作台及其溜板或滑座，刀架及其溜板，以及滑枕等安装工件或刀具的部件；② 与工件和刀具有关的部件或装置，如自动上下料装置、自动换刀装置、砂轮修整器等；③与上述部件或装置有关的分度、转位、定位机构和操纵机构等。不同种类的机床，由于其用途、表面形成运动和结构布局的不同，这些工作部件的构成和结构差异很大。
　　5）控制系统 控制系统用于控制各工作部件的正常工作，主要是电气控制系统，有些机床局部采用液压或气动控制系统。数控机床则是数控系统。
　　6）冷却系统
　　7）润滑系统
　　8）其他装置 如排屑装置，自动测量装置等。

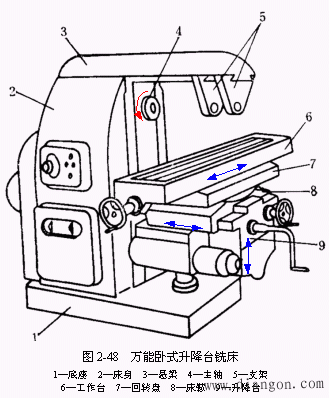

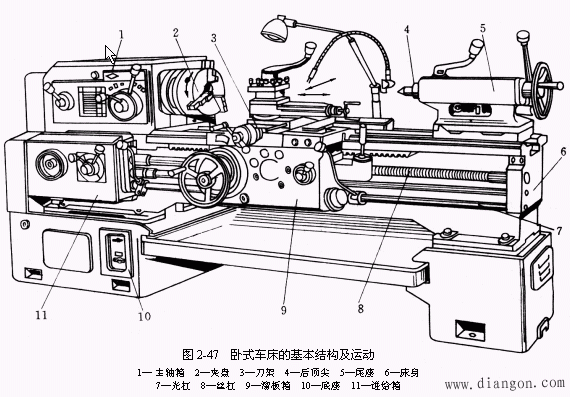

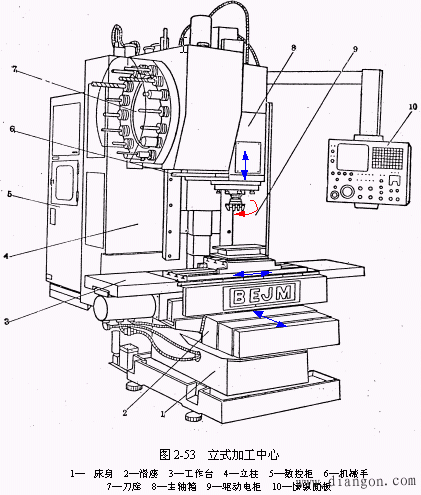

　　图2-47～2-53所示分别为车床、铣床、钻床、镗床、磨床和加工中心的基本结构，请读者特别注意其主运动与进给运动。
