三相异步电动机的手动正转控制线路

在三相交流电源和电动机之间只用闸刀开关或用断路器手动控制电动机的启动和停止。
主电路：把从电源经过受电的动力装置及保护电器直接到达电动机的电路称为主电路。
特点：手动正转控制线路比较简单，但闸刀开关不宜带负载操作。而断路器是切断电流的装置，构造上也不适合用于频繁开关负载，因此，在启动、停车频繁的场合，使用这种手动控制方法既不方便，也不安全，操作劳动强度大，要启动或是停止电动机必须到现场操作，不能在远距离进行自动控制。

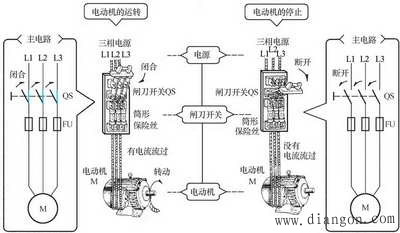

电动机的主电路（使用闸刀开关的情况）

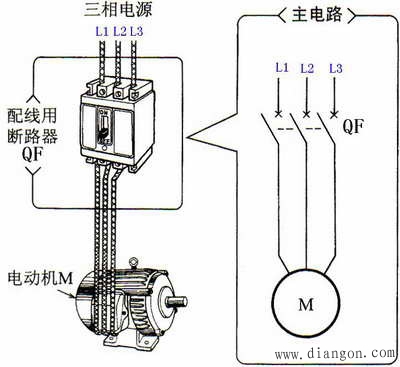

电动机的主电路（使用断路器的情况）
