三菱PLC的SET、RST指令

指令说明

指令助记符与功能 指令助记符、名称 功能 可用软元件 程序步 SET 置位 动作保持 Y、M、S Y、M： 1 S、特M： 2 T、C： 2 D、V、Z、特D：3 RST 复位 消除动作保持， 寄存器清零 Y、M、S、T、C、D、V、Z

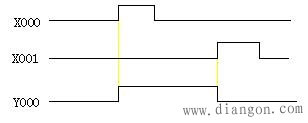

在下述程序示例中，X000一旦接通后，即使它再次成为OFF，Y000依然被吸合。X001一旦接通后，即使它再次成为OFF，Y000仍然是释放状态。
对同一种软元件，SET、RST可多次使用，顺序也可随意，但最后执行者有效。
此外，要使数据寄存器D、变址寄存器V、Z的内容清零时，也可使用RST指令。
积算定时器T246--T255的当前值的复位和触点复位也可用RST指令。
编程
0 LD X000
1 SET Y000
2 LD X001
3 RST Y000
