旋转开关内部结构_转换开关型号_旋转开关安装使用注意事项

旋转开关实质上也是一种刀开关，只不过一般刀开关的操作手柄是在垂直于安装面的平面内，向上或向下转动的，而旋转开关的操作手柄，则在平行于其安装面的平面内，向左和向右转动而已。它可用来作接通或分断电路，换接电源或负载、测量三相电压、控制小型电动机的正反转之用。
转换开关有许多系列，这里只介绍全国统一设计的产品HZ10系列。它具有寿命长，使用可靠，结构简单等优点，适用于交流50赫兹、380伏、直流220伏及以下的电源引入，5千瓦以下小容量电动机的直接启动、电动机的正、反转控制及机床照明控制电路中，但每小时的转换次数不宜超过15~20次。

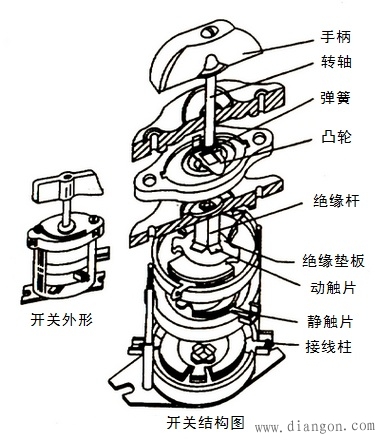

HZ10-10/3型转换开关外形、内部结构如右图所示。它是由多节触头组成，故又称为组合开关。

HZ10系列转换开关是根据电源种类、电压等级，所需触头数、电动机的容量进行选用的。开关的额定电流一般取电动机额定电流的1.5~2.5倍。

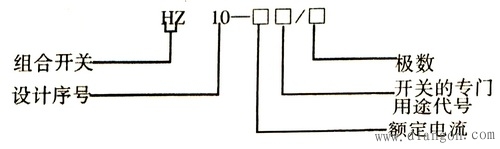

HZ10系列转换开关型号的含义如下图所示：

安装、使用旋转开关的时候应注意下列事项：
1.安装旋转开关时应使手柄保持水平旋转位置为宜；

2.由于旋转开关的通断能力较低，故不能用来分断故障电流。用过电动机正反转控制时，不许再电动机完全停止转动后才允许反向接通；
3.当负载的功率因素较低时，旋转开关的容量应降低使用，否则影响开关寿命；若负载的功率因素小于0.5时，由于熄弧困难，不宜采用HZ旋转开关；
4.旋转开关的接线方式很多，需要更具实际需要正确选用相应规格的产品。其本身不带过载和短路保护，若电路要求有上述保护时，则应同时另外装设；
5.操作不宜过于平凡，通常每小时不应超过300次。否则触头机械磨损过快，容易使金属粉末残留在触头间隙中造成绝缘不良。
