零基础秒懂!电工必备摇表(兆欧表)使用全攻略

时间:2026-05-20来源:佚名

干电工的,没人离得开摇表,学名兆欧表,专门测绝缘电阻,判断线路、电机、设备漏不漏电、绝缘好不好,是咱们上岗、检修、验收的必备工具,更是防触电、防设备烧毁的关键。

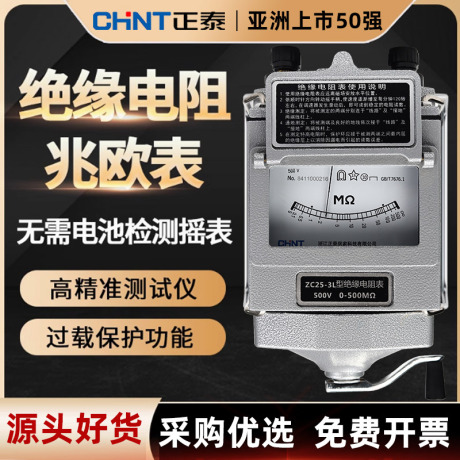

兆欧表

很多新手兄弟刚接触,总觉得摇表操作复杂,怕接错线、怕操作不当触电,今天就用最接地气的大白话,把摇表的使用方法、注意事项、选表读数讲得明明白白,没有复杂公式,没有晦涩术语,干过电工的都能一看就会,实操直接照着做!

一、先搞懂:摇表到底是干啥的?

简单说,摇表就是测绝缘好坏的“检测仪”。

咱们日常的电线、电机、配电箱、电缆,绝缘层要是老化、破损、受潮,就会漏电、短路,轻则烧设备,重则触电伤人。摇表通过手摇产生高压电,测出设备的绝缘电阻值,数值越大,说明绝缘效果越好,越安全;数值太小,就代表绝缘失效,必须维修更换,不能通电使用。

一句话总结:摇表就是电工的“安全体检仪”,设备通电前摇一摇,安全隐患早知道!

二、选表不踩坑:不同设备选对摇表电压

用摇表第一步,不是接线,是选对型号,选错了要么测不准,要么烧坏精密设备,牢记这个选表口诀,一辈子不踩坑:

- 家用/低压220V、380V线路、普通电机、配电箱→选500V摇表(最常用,电工随身必备)

- 高压设备、1000V以上电机、电缆→选1000V/2500V摇表

- 精密电子元件、弱电设备→选250V摇表

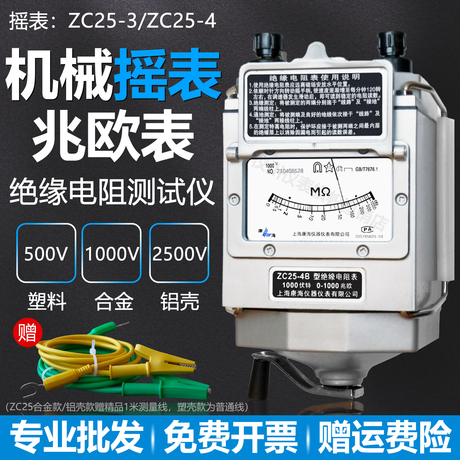

兆欧表

切记:高压摇表绝不测低压弱电设备,直接击穿元件,得不偿失!

三、实操步骤:手把手教你用摇表,按步做不出错

第一步:操作前准备,安全放第一

1. 必须断电放电:被测设备彻底断电,严禁带电测量!用放电棒对设备接线端放电,消除残留电荷,防止触电。

2. 检查摇表好坏:先把摇表的L、E接线柱短接,慢慢摇动手柄,指针指向0,说明摇表短路正常;再把L、E分开,匀速摇表,指针指向∞(无穷大),摇表完好,可以使用。

3. 清理被测端:擦干净设备接线端的灰尘、油污、锈迹,避免接触不良影响读数。

第二步:正确接线,别搞反

摇表有三个接线柱,记牢用途,接错白忙活:

- L接线柱:接设备的带电芯线/火线端

- E接线柱:接设备的外壳/地线/零线端

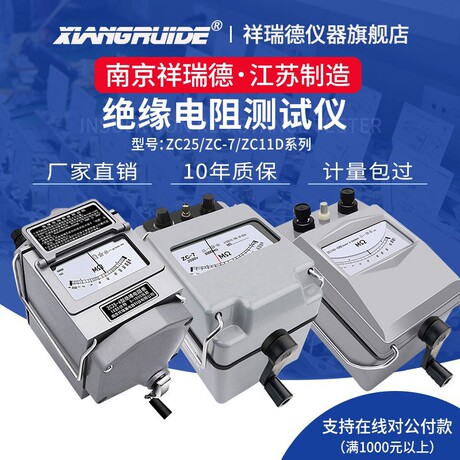

兆欧表

- G接线柱:测长电缆、潮湿线路时用,接电缆屏蔽层,消除表面漏电干扰,日常普通测量不用接

第三步:手摇测量,匀速是关键

接线完成后,匀速摇动手柄,转速保持在120转/分钟左右,不用忽快忽慢,持续摇1分钟,等指针稳定不动了,再读取数值,这时候的数值才准确。

第四步:读数判断,合格标准记心中

测完看数值,对照这个标准,一眼就知道合不合格:

- 220V/380V低压线路、电机:绝缘电阻≥0.5MΩ(日常检修建议≥1MΩ更安全)

- 高压设备:绝缘电阻≥10MΩ

- 家用线路:≥2MΩ

数值低于标准,直接判定绝缘不合格,禁止送电,先维修!

第五步:收尾工作,千万别忘

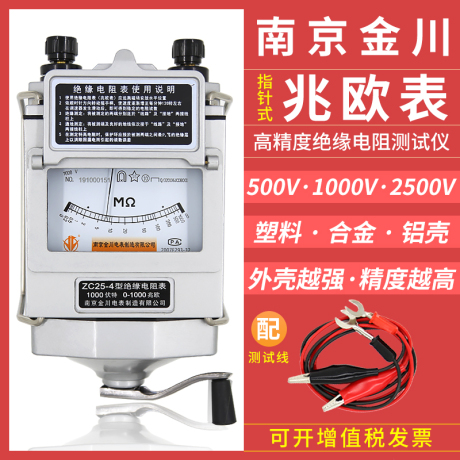

兆欧表

测完先停止摇表,再拆线,拆完线立刻对设备再次放电,最后收好摇表,整个操作才算完成。

四、新手必避的5个致命错误

1. 带电测量,轻则烧表,重则触电,绝对禁止!

2. 测完不放电,设备残留电荷会电人,务必牢记放电步骤

3. 摇表转速忽快忽慢,指针晃动,读数不准,保持匀速最重要

4. L、E接线柱接反,测量结果失真,白忙活一场

5. 潮湿天气不做防护,测量数据不准,尽量在干燥环境下操作

五、老电工心里话

摇表看着简单,却是电工安全作业的底线工具,不管干了十年还是二十年,操作规范不能忘。

咱们电工干活,手艺是其次,安全是第一,每次用摇表,多一分细心,就少一分危险。别觉得步骤麻烦,按规矩来,既是对自己负责,也是对设备、对他人负责。

新手兄弟多练两次,熟练了就跟用螺丝刀一样简单,老电工也别嫌啰嗦,规范操作永远不过时。

觉得实用的兄弟,转发给身边的电工同行,一起规范操作,平安干活!

热销商品

1.5M加长双层绝缘带屏蔽数字万用表表笔 2米硅胶万能表棒线针尖

这款2米加长双层绝缘带屏蔽数字万用表表笔,是专为专业电工和DIY爱好者设计的理想工具。其表笔线长达2米,提供了极佳的灵活性,便于在狭小或难以触及的区域内进行测量...
¥ 12

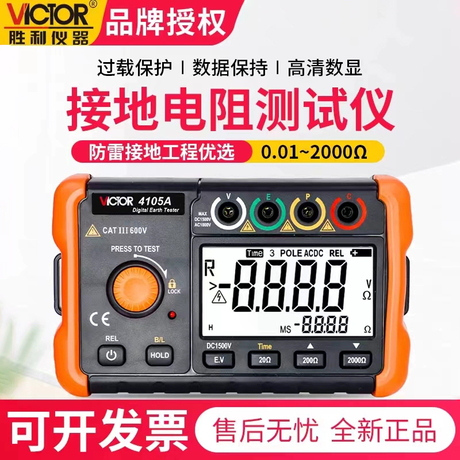

胜利数字接地电阻测试仪4106数显摇表VC4105A/B防雷检测VC6418KB

胜利数字接地电阻测试仪4106是一款功能强大的数显摇表,适用于多种接地电阻测试需求。它具有高精度和高可靠性,能够快速准确地测量接地电阻值。此外,该测试仪还配备了...
¥ 375

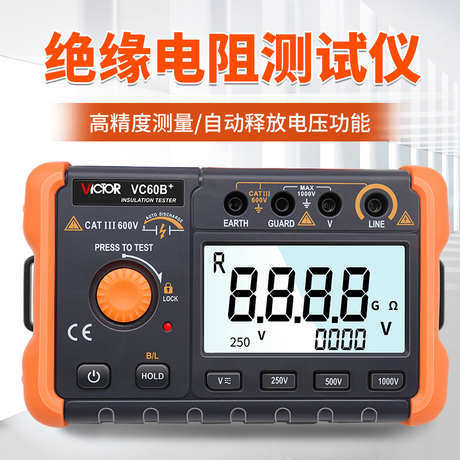

胜利VC60B+绝缘电阻表专用9V外接电源适配器 数显兆欧表12V充电器
