带你全面了解最全电气控制原理图 | 干货分享
|
电气控制系统一般称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。今天，就和大家一起学习一下电气控制系统的基本知识~ 电气控制系统的功能和组成 主要功能 为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。这些设备要有以下功能： (1)自动控制功能。高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。 (2)保护功能。电气设备与线路在运行过程中会发生故障，电流(或电压)会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备。 (3)监视功能。电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。 (4)测量功能。灯光和音响信号只能定性地表明设备的工作状态(有电或断电)，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。 在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。这也都是电路实现微机自动化控制的基础。 系统组成 常用的控制线路的基本回路由以下几部分组成。 (1)电源供电回路。供电回路的供电电源有AC380V和220V等多种。 (2)保护回路。保护(辅助)回路的工作电源有单相220、36V或直流220、24V等多种，对电气设备和线路进行短路、过载和失压等各种保护，由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。 (3)信号回路。能及时反映或显示设备和线路正常与非正常工作状态信息的回路，如不同颜色的信号灯，不同声响的音响设备等。 (4)自动与手动回路。电气设备为了提高工作效率，一般都设有自动环节，但在安装、调试及紧急事故的处理中，控制线路中还需要设置手动环节，通过组合开关或转换开关等实现自动与手动方式的转换。 (5)制动停车回路。切断电路的供电电源，并采取某些制动措施，使电动机迅速停车的控制环节，如能耗制动、电源反接制动，倒拉反接制动和再生发电制动等。 (6)自锁及闭锁回路。启动按钮松开后，线路保持通电，电气设备能继续工作的电气环节叫自锁环节，如接触器的动合触点串联在线圈电路中。两台或两台以上的电气装置和组件，为了保证设备运行的安全与可靠，只能一台通电启动，另一台不能通电启动的保护环节，叫闭锁环节。如：两个接触器的动断触点分别串联在对方线圈电路中。 什么是电气互锁？自锁？ 电气互锁 电气控制中互锁主要是为保证电器安全运行而设置的。它主要是由两电器件互相控制而形成互锁的。它实现的手段主要有三个，一个是电气互锁。二是机械互锁，三是电气机械联动互锁。

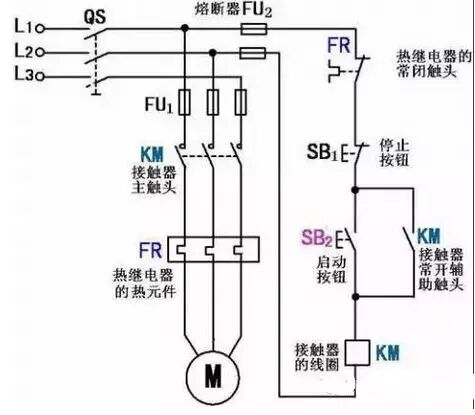

▲互锁 电气互锁：将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。但也可以用机械联杆实现这一动作。 三是电气机械联动互锁。如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。 电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。 电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。机械互锁可靠性高，但比较复杂，有时甚至无法实现。通常互锁的两个装置要在近邻位置安装。
常用电源恢复供电后可以自动切换到常用电源（当然也可以不切换），电气实现这种功能称为电气互锁，也可以叫电气联锁的。有很多地方需要电机的正转和反转运行，比如大门的开启和关闭就是电动机的下转和反转控制的，电机的正转和反转是靠对电源的相序进行倒相实现的，正转运行的时候，反转投入运行就会造成相间的短路，烧坏电气设备，这了避免这种情况的发生，在正转的时候将交流接触器的辅助常闭触点串连在电机反转的控制回路中，将反转交流接触器的辅助触点串连在电机下转的控制回路里面，当电机正转的时候用交流接触器的常闭辅助触点切断反转电机的控制回路，使反转无法投入运行。 反转工作的时候用交流接触器的常闭辅助触点切断电机正转的控制回路，使正转的操作不起作用。 电路分为主电路也叫做一次电路（电源的接线）和控制电路也叫做二次电路，二次电路是控制一次主电路的。 交流接触器是一种控制元件，里面有一个控制线圈，可以是AC220V电压也可以是AC380V电压，通电后可以使之闭合，接通一次主电路，使电机工作。控制线圈的的通断的线路为控制控制线路。 电气元件在不通电的时候，闭合的触点称为动断常闭触点，断开的触点称为动合常开触点。主回路的触点可以通过很大的电流，根据电机的大小选择不同大小的交流接触器，辅助触点是接在控制回路里面的，所以电流限制在5A。 自锁电气控制回路 接触器的特点——接触器一般有6个接线柱，其中3个是常开触点，2个是常闭触点，1个是线圈。当线圈通电时，所有常开触点闭合，所有常闭触点断开。 为了更方便理解，请先看电路图：

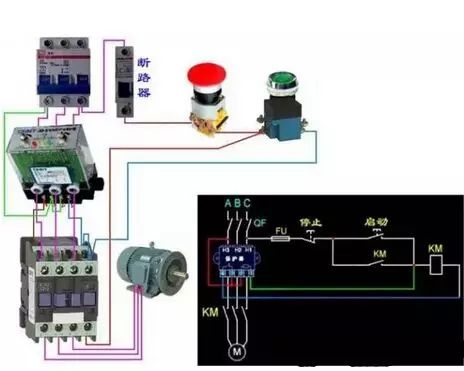

▲自锁 该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开按钮，下方KM为接触器线圈，上方KM为接触器常开触点。 若没有接触器的参与，即没有图中所有标有KM的地方，则SB2按下时回路通电，松开则断电（常开按钮特点，启动按钮都使用常开按钮）。因此我们接入了接触器线圈，并且把常开触点和SB2并联。由此就产生了按下SB2时线圈瞬间通电从而闭合常开触点，以保证松开SB2时回路依然有电的效果。 最常见的自锁电路

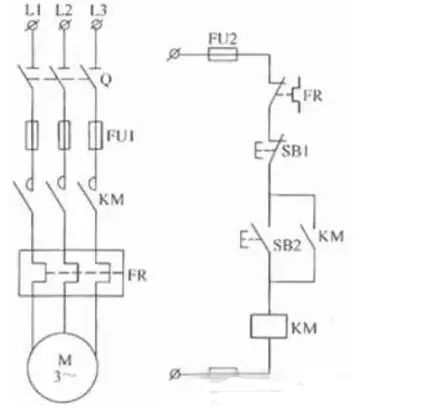

▲最常见电路-自锁电路 工作原理 启动 电机启动时，合上电源开关QS,接通整个控制电路电源。 按下启动按钮SB2,其常开点闭合，接触器线圈KM得电可吸合，并接在SB2两端的辅助常开同时闭合， 主回路中：主触头闭合使电动机接入三相交流电源启动旋转。 二次回路中:SB2按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。 松开SB2启动按钮时，虽然SB2一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。 |
