与门电路或门电路非门电路

门电路从其执行的逻辑意义来讲,最基本的有“或门”,“与门”和“非”门电路。
一、或门
或门电路也叫逻辑和电路,它是一种只要在几个输入端中有 一个以上的输入脉冲,输出端就可出现脉冲的电路。设A、B、C为输入,P为输出,其表示式为:
P = A B C

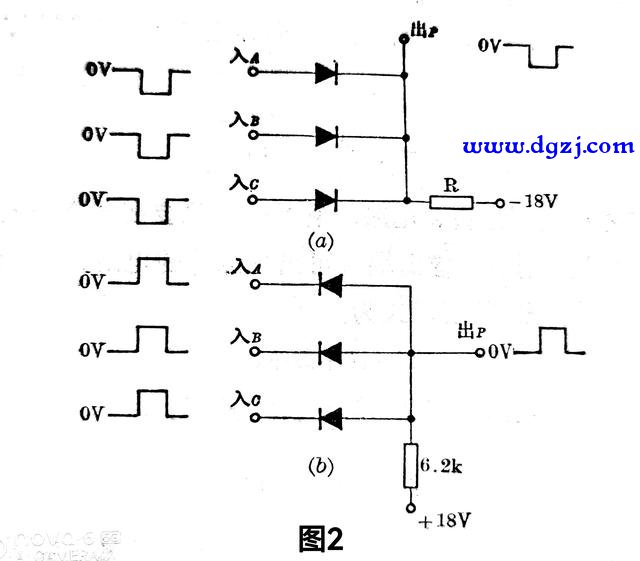

二极管或门电路如下图 (a)、(b)所示。

二、与门

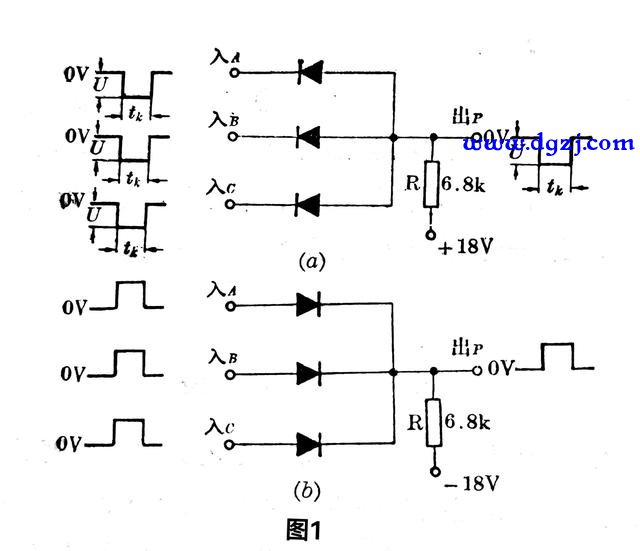

与门电路也称逻辑乘电路,它是一种在几个输入端同时输入脉冲信号时,方能在输出端输出脉冲的电路。
设A、B、C为输入,P为输出,其表示式为:P = A×B×C

三、与非门电路

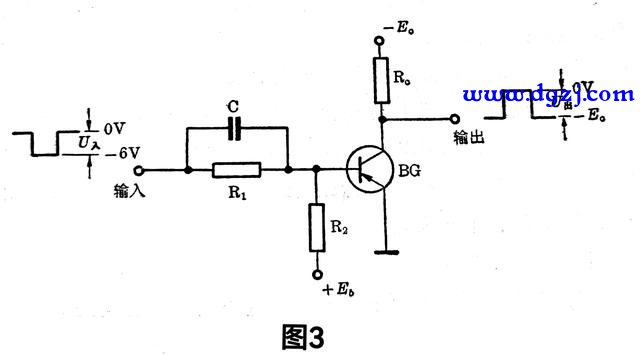

与非门电路就是一个反向器，它是利用晶体管在脉冲电路中的工作状态，一个是晶体管的饱和区，一个是晶体管的截止区的开关特性来实现的。见下图所示

反相器的工作过程如下:
当没有输入信号时,由于 Eʙ 电源加在基极上使Ube> 0,保证管子截止,输出电压近似为- E。当输入端加上一个负脉冲时(具有一定幅值),使基极电位变负,即Ube
如果把集电极负载Rc用继电器的线圈来代替,便可以控制继电器动作。
