判断霍尔传感器的好坏，一定要借助万用表（机械指针式万用表或数字万用表均可）。霍尔有字的一面朝向自己，管脚朝下，从左到右分别是霍尔传感器的1脚（电源的正极Vᴄᴄ），中间的2脚为（电源的负极GND），剩下的3脚为霍尔传感器的输出信号端（OUT），电路中在霍尔的1脚与3脚接有一个电阻器，其电阻值为1000Ω左右，接上直流电源10V，用磁钢接触霍尔传感器表面，此时会在它的2~3脚之间会有高、地电压变化的输出。用数字万用表的检测二极管挡位测量它的2脚与1脚的电压降，红表笔接2脚，黑表笔接1脚，其正向压降为0.543值，反过来测量其万用表显示为“OL”。
一般检测它时，可以加12V直流电压，看它的输出脚的电压变化是多少，我一般不接电阻时，加在1~脚的电压为10V，此时测量2~3脚电压为负-14V，当我用磁钢靠近霍尔表面时，它的电压会慢慢地从-14V变化至-7.6V，当拿开磁钢后又慢慢地上升到原来的-14V。因此可以判断这个霍尔传感器是正常的。有时候直接将三个霍尔的5根线，用万用表测量它们三个电压降值应该一样，否则说明其中有损坏的。
它一般输出信号电压给电瓶车内的集成电路的信号输入端。时刻反映电机运转的位置，便于控制器输出一个相位角不同电压给电机。

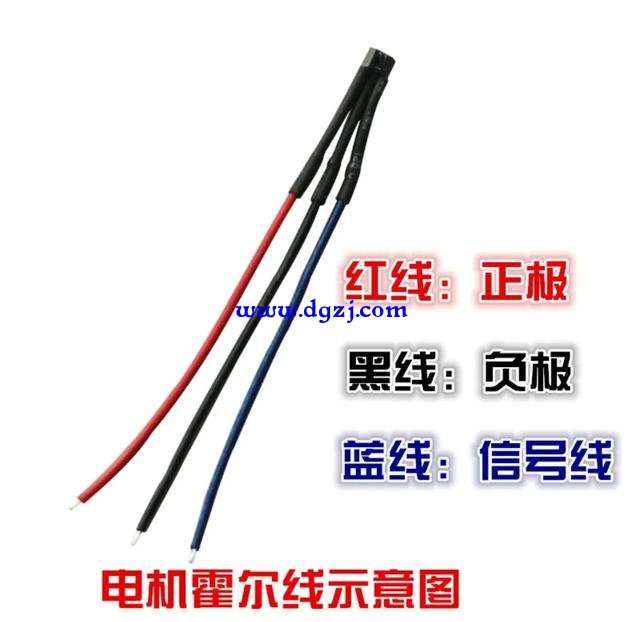

电机线颜色的区别：
因为电机一套有三个霍尔元件，除去三个霍尔的正极、负极是接在一起，另外的三个霍尔传感器输出的三个信号线，一共就有5根导线了；记得红线是正极，黑线是负极，黄、绿、蓝线是三个信号输出线， 也就是电机的相位，电机不转时可以调整这三根线, 也可以调整电机的三根线。 |
