双线圈镇流器怎么接线？

双线圈镇流器的接线方式

配用单线圈镇流器的荧光灯，当电源电压降较大时，一般难以启动，甚至不能点燃。而双线圈（主、副线圈）镇流器可以改善荧光灯的启动条件。

在启动时，这种镇流器的主、副线圈产生的磁场方向相反，镇流器的阻抗减小，增大了灯管的预热电流。在启动后，副线圈退出运行，镇流器的阻抗恢复正常值，以限制电路中的电流。

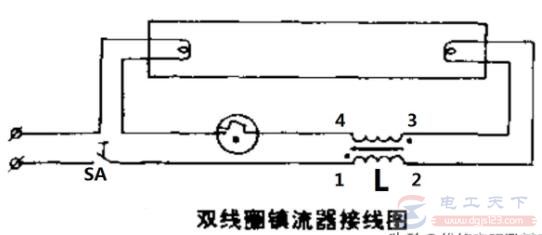

这种镇流器的接线图如图：

在进行接线时注意以下几点：
